单片开关电源工作模式的设定及反馈理论分析

沙占友，王书海，孟志永

(河北科技大学，河北石家庄050054）

单片开关电源有两种基本工作模式，一种是连续传输模式（简称连续模式）；另一种为不连续传输模式（简称不连续模式）。下面首先介绍两种工作模式的设定方法及功耗比较，然后阐述两种工作模式的反馈理论。

1单片开关电源两种工作模式的设定
1.1连续模式及不连续模式的特点
连续模式的特点是高频变压器在每个开关周期都是从非零的能量储存状态开始的。不连续模式的特点是储存在高频变压器中的能量在每个开关周期内都要完全释放掉。由图1所示开关电流波形上可以看出二者的区别。连续模式的开关电流先从一定幅度开始，沿斜坡上升到峰值，然后又迅速回零。此时，初级脉动电流（I_R）与峰值电流（I_P）的比例系数K_RP<1.0，即

不连续模式的开关电流则是从零开始上升到峰值，再迅速降到零。此时K_RP=1.0，即
I_P=I_P（2）
1.2工作模式的设定
利用I_R与I_P的比例关系，亦即KRP的数值，可以定量地描述单片开关电源的工作模式。KRP的取值范围是0～1.0。若取I_R=IP，即K_RP=1.0，就将开关电源设定在不连续模式。当I_R<I_P，即K_RP<1.0时，开关电源就被设定为连续模式。具体讲，这又分两种情况：
1）当0<I_R<I_P，即0<K_RP<1.0时处于连续模式；
2）理想情况下，I_R=0，K_RP=0，表示处于绝对连续模式，或称作极端连续模式，此时初级电感量LP→∞，而初级开关电流呈矩形波。
实际上在连续模式与不连续模式之间并无严格界限，而是存在一个过渡过程。对于给定的交流输入电压范围，K_RP值较小，就意味着更为连续的工作模式和相对较大的初级电感量，并且初级的I_P和I_RMS较小，此时可选用功率较小的TOPSwitch芯片和较大尺寸的高频变压器来实现优化设计。反之，K_RP值较大，就表示连续程度较差，初级电感量较小，而I_P与I_RMS较大，此时须采用功率较大的TOPSwitch芯片，配尺寸较小的高频变压器。
综上所述，选择KRP值就能设定开关电源的工作模式。设定过程为：连续模式。对于85～265V宽范围输入或230V固定输入的交流电压，选择K_RP=0.6～1.0比较合适。
1.3两种工作模式的功耗比较
下面给出两个设计实例，能够说明在宽范围输入时，K_RP=1.0（不连续模式）、K_RP=0.4（连续模式）所对应的I_P与I_RMS值的变化情况。由此可对两种工作模式下的TOPSwitch功率损耗加以比较。
1）不连续模式的设计实例
已知工作参数：K_RP=1.0，U_Imin=90V，D_max=0.6，P_O=30W，电源效率η=80％。
初级峰值电流IP既可表示为I_R和K_RP的函数，又可表示为基本参数（P_O、U_Imin、D_max、η）和I_R的函数。有关系式

把U_Imin=90V，D_max=0.6，η=80％，P_O=30W，K_RP=1.0代入（5）式中计算出I_P=1.39A。进而求出初级电流有效值

2）连续模式的设计实例
已知工作参数：K_RP=0.4，U_Imin=90V，D_max=0.4，P_O=30W，η=80％。与上例的区别仅是K_RP变成0.4，D_max降至0.4，这就表示工作在更为连续的模式。同理可计算出I_P′=0.87A，I_RMS′=0.54A。
不难求出，连续模式的峰值电流仅为不连续模式峰值电流的63％，而有效值电流是不连续模式的87％。由此可见，对于给定的TOPSwitch芯片，两种工作模式下的功耗之比为

这表明在同样条件下，采用连续模式可比不连续模式减小24.3％的功耗。换言之，对于同样的输出功率，采用连续模式可使用功率较小的TOPSwitch芯片，或者允许TOPSwitch工作在较低的损耗下。此外，设计成连续模式时，初级电路中的交流成分要比不连续模式低，并能减小趋肤效应以及高频变压器的损耗。
2单片开关电源的反馈理论分析
下面以TOPSwitch的基本反馈电路为例，对不连续模式和连续模式的反馈理论作深入分析。需要说明，这里讲的反馈理论仅讨论初级绕组与输出电路之间的相互作用。这与由反馈绕组及其外围电路构成的控制电路是两个概念，后者专用来调节占空比的，因此下述讨论不涉及反馈绕组。
2.1基本反馈过程
TOPSwitch系列单片开关电源可视为单片组合器件，它将高压功率开关管(MOSFET)以及所需全部模拟与数字电路组合在一起，完成输出隔离、脉宽调制及多种保护功能。TOPSwitch的基本反馈电路如图2所示。对该电路稍加改动，即可实现单路或多路输出、升压或降压输出、正压或负压输出。
在TOPSwitch的基本反馈电路中，高频变压器具有能量储存、隔离输出和电压变换这三大功能。图中的N_P、N_S、N_F分别代表初级绕组、次级绕组、反馈绕组以及各自的匝数。瞬态电压抑制器（TVS）和超快恢复二极管（SRD）构成了钳位保护电路，能吸收初级漏感所产生的尖峰电压。VD为输出整流管，C₂是输出滤波电容，R_L为负载电阻。U_O为输出电压。图2中省略了交流输入及整流滤波电路。交流电经过整流桥和滤波电容，产生直流输入高压UI，当TOPSwitch导通时VD处于截止状态，而初级电流沿斜线上升。有公式

式中，I_PRI为初级（PRIMARY）电流，它包含着峰值电流IP和脉动电流I_R。I_I是初级电流的初始值。UDS(ON)是MOSFET的漏－源导通电压，t_ON为导通时间。由于VD截止，初级与输出负载隔离，因此原来储存在C₂上的电能就给负载供电，维持输出电压不变。此时电能以磁场能量的形式储存在高频变压器内。
在TOPSwitch关断期间，高频变压器中的磁通量开始减小，并且次级绕组的感应电压极性发生变化，使得VD因正向偏置而导通。储存在高频变压器中的能量就传输到输出电路，一方面给R_L供电，另一方面还给C₂重新充电。次级电流就从初始值按下式衰减：

式中，I_S为次级(SECONDARY)电流，I_PN_P／N_S为次级电流的初始值。IP为初级电流在TOPSwitch导通结束前的峰值。U_F1为输出整流管VD的正向导通压降。t_OFF是TOPSwitch的关断时间。在TOPSwitch关断期间，如次级电流IS衰减到零，输出电流就由C₂来提供。
TOPSwitch有两种工作方式，这取决于关断期间最后的I_S值。若在关断期间I_S衰减到零，就工作在不连续方式。若IS的衰减结果仍大于零，则工作在连续模式。
2.2实际情况下两种工作模式的反馈原理
在理想情况下，不考虑反馈电路中寄生元件（分布电容和泄漏电感）的影响。但实际情况下必须考虑分布电容和泄漏电感的影响，因此在工作波形中存在尖峰电压和尖峰电流。
1）实际不连续模式的反馈原理

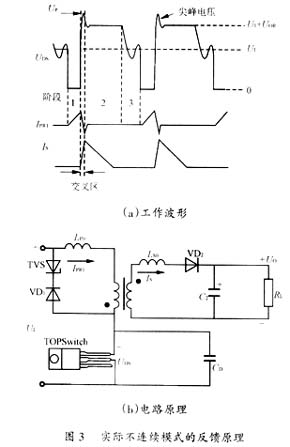

实际不连续模式的工作波形及简化电路原理如图3所示。由图3（b）可见，在不连续模式下每个开关周期被划分成3个阶段。另外，在实际电路中还存在着3个寄生元件：初级绕组的漏感L_P0，次级绕组的漏感L_S0，分布电容C_D。其中，C_D是TOPSwitch的输出电容C_OSS与高频变压器初级绕组的分布电容C_XT之和，即CD=C_OSS＋C_XT。下面专门讨论这些寄生元件对电路的影响。

在阶级1，随着TOPSwitch导通，C_D就放电。上一周期结束时储存在C_D上的能量E_D在初始就被释放掉。因为E_D与U_CD2成正比，所以当C_D的容量较大时，电源效率会明显降低，这在U_I很高时更是如此。需要说明，在阶段1因高频变压器正在储存能量且次级绕组的电流为零，故漏感的影响可不予考虑。
在阶段2，TOPSwitch关断。上一阶段中高频变压器储存的能量传输给次级绕组。此时漏感L_P0和L_S0都试图阻碍电流的变化。具体讲，L_P0是要阻碍初级电流IPRI的减少，而LS0试图阻碍次级电流IS的增大。于是在IPRI减小和IS增大的过程中，就形成一个“交叉区”。最终结果是I_PRI沿斜线降为零，其斜率由漏感LP0和初级电压所决定；IS则沿斜线上升到峰值I_SP，斜率由漏感LS0和次级电压所决定。关键问题是在交叉区内初级电流必须保持连续。当被衰减的初级电流流过C_D时，就将C_D充电到U_P。这个由漏感L_P0产生的峰值电压就叠加在U_DS的波形上，形成漏感尖峰电压，亦称作漏－源峰值脉冲。有关系式
U_DS=U_I＋U_OR＋U_P（8）
在实际电路中利用钳位保护电路，可将UDS钳制在TOPSwitch的漏－源击穿电压额定值（700V或350V，视芯片而定）以下，避免因U_P使U_DS升高而损坏芯片。
在阶段3，感应电压U_OR降为零。高频变压器已将在阶段1存储的能量全部释放掉，使漏－源电压从阶段2结束时的U_DS=UI＋U_OR，降低到U_DS≈U_I。但由于该电压变化又通过激励由杂散电容和初级电感构成的谐振电路，产生衰减震荡波形，并叠加到U_DS波形上，直到TOPSwitch再次导通时才停振，因此在阶段3的U_DS波形出现了波谷与波峰。显然，这个衰减振荡波形对C_D上的电压和能量，起到了“调制”作用，并在下一个开关周期开始时，决定转换的功率损耗。
2）实际连续模式的反馈原理
实际连续模式的反馈电路中也存在着与不连续模式相同的寄生元件，另外还需考虑输出电路的实际特性。理想的整流管应当没有正向导通压降和反向恢复时间。结型整流管的反向恢复时间是由少数载流子通过二极管结点而产生的，肖特基二极管则是由结电容引起的。对于单片开关电源，推荐使用反向恢复时间极短的肖特基二极管，或者超快恢复二极管作为输出整流管。不得使用普通低速整流管，因为后者不仅使得高频损耗增大、效率降低，还会造成整流管的热击穿。

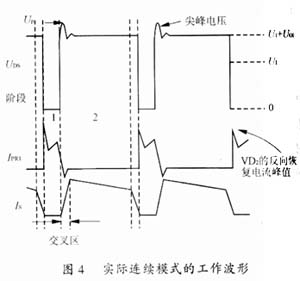

实际连续模式的工作波形如图4所示。在阶段1，TOPSwitch开始导通时次级仍有电流通过，这说明在导通瞬间，U_DS=U_I＋U_OR，而不是U_DS=0。其结果是TOPSwitch导通功耗比不连续模式要高一些。这是由于在分布电容C_D上还存储额外能量的缘故。此外，在次级绕组输出关断之前，还必须对次级漏感L_S0充电，致使在IS增大、IPRI减小过程中又产生了电流交叉现象。一旦LS0被充好电，输出整流管就被反向偏置而截止，使次级电流IS变为零，而IS的这一变化又感应到初级绕组，导致初级电流波形的前沿出现了一个反向恢复电流峰值（尖峰电流）。该尖峰电流使初级电流瞬间突然增大，很容易造成内部过流保护电路误动作。为此，TOPSwitch内部专门设计了前沿闭锁电路。其作用就是在TOPSwitch刚导通时将过流比较器输出的上升沿封锁180ns的时间，以便能躲过尖峰电流，防止造成误触发。

在TOPSwitch的关断期间，也不存在阶段3，只有阶段2。在关断的瞬间受漏感L_P0和L_S0的影响，初级电流和次级电流也会形成一个交叉区，这使得U_DS上升到（U_I＋U_OR）。但与不连续模式所不同的是，感应电压U_OR将一直存在到TOPSwitch再次导通为止，所以不存在U_OR降到零后的时间间隔（即阶段3）。

参考文献

[1]PowerIntegrations公司产品手册，1997～2001.
[2]沙占友等．单片开关电源技术讲座[J]．电源技术应用，2000,(8～12).
[3]沙占友等编著.新型单片开关电源的设计与应用[M].电子工业出版社，2001.
