ATX电源之半桥结构及入门级正激结构
http://www.dykf.com  2014-6-14  电源开发网           ★★★

入门级正激结构

正激式拓扑与半桥拓扑有着质的区别,从命名上就可以看出来,半桥一般使用晶体管作为开关电路的原件,而正激拓扑则使用开关管作为开关电路的原件。从电路角度来说,正激拓扑相对于半桥拓扑有更强的抗不平衡的能力,以及输出更加稳定。

3

典型单管正激拓扑

单管正激,顾名思义,一个开关管。其主要特征便是只有一个开关管。上图为例,红色圈内为一个开关管,橙黄圈的主变以及周边电路则是正激结构的代表。

4

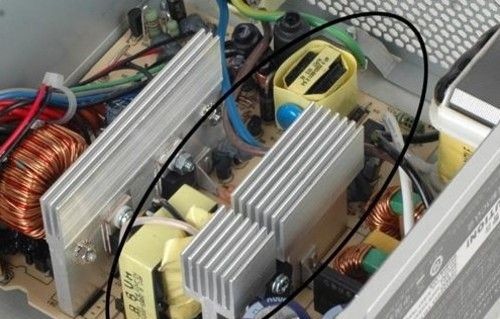

大小变压以及单开关管

上图为另外一个角度的单管正激拓扑。开关管因为承受较高的电压,所以一般单独配备一个散热片,成为鉴别这种拓扑结构的一种标志。

该电路的最大问题是:开关管交替工作于通/断两种状态,当开关管关断时,脉冲变压器处于“空载”状态,其中储存的磁能将被积累到下一个周期,直至电感器饱和,使开关器件烧毁。所以这种解构多见于400W上下这个级别的电源中,是比半桥稍厚道一些的低端解决方案。(
