对电源来说，所使用的ATX电源说到本质上就是交流转直流的开关电源，凡是涉及到开关电源一定涉及到拓扑这个概念，拓扑简单的理解就是电源的架构。就如CPU这些硬件一样，拓扑结构直接影响电源的性能。在电源的世界里，拓扑从本质上决定了电源的优劣，揭秘电源拓扑，揭秘电源的性能秘密。

拓扑主要影响电源的转换效率，动态能力，稳定性等种种方面。但是拓扑结构与电源的功率没有固定搭配关系。并且拓扑结构在分类上是十分细致的，就好像一个树状图，大类上分为正激，全桥，半桥。导致在现在的现行的产品中，很少有明确标注电源拓扑的产品，往往只写了大类的拓扑结构。本文就将这个直接与电源性能相关的关键技术，层层展开，细数电源拓扑。

电源的工作原理简单来说是这样的，市电进入电源后经整流和滤波转为高压直流电，再通过开关电路和高频开关变压器转为高频率低压脉冲，再经过整流和滤波，最终输出低电压的直流电。看似非常简单，但是这其中涉及到很多细节上的处理，拓扑结构的进步说到底就是最大程度上提供稳定的最终输出。

市电进入电源，首先要经过扼流流圈和电容，滤除高频杂波和同相干扰信号。然后再经过电感线圈和电容，进一步滤除高频杂波。然后由整流电路整流，和大容量的滤波电容滤波后，电流才由高压交流电转换为高压直流电。

高压整流部分

虽然经过了交流-----直流的过程，但这还只是个先头工序，电流还是不能直接供给电脑使用的，还要做进一步的调整。经过了交直转换后，电流就进入了整个电源最核心的部分--开关电路。开关电路主要由两个开关管组成，通过它们的轮流导通和截止，便将直流电转换为高频率的脉动直流电。接下来，再送到高频开关变压器上进行降压。经过高频开关变压器降压后的脉动电压，同样要使用二极管和滤波电容进行整流和滤波，此外还会有1、2个电感线圈与滤波电容一起滤除高频交流成分。

开关管部分

如果再简练一点，那电源就是个高压整流-变压-低压整流-输出的装置。我们所说的拓扑，就是电源中所用的元器件以及各种电路的连接方式。不同的拓扑，简单理解就是实用了不同的原件，使用了不同的连接方式。

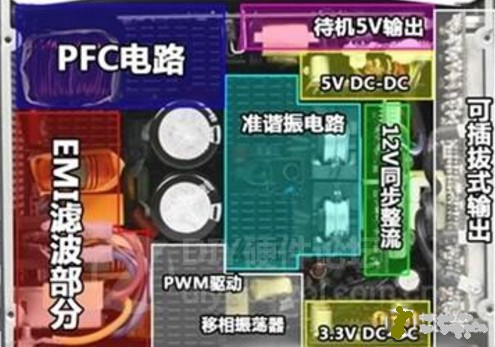

电源拓扑图

组成电源的零件无外乎电感，电阻，电容以及变压器，但是零件的数量，种类，连接方式不同就得到了不同的拓扑结构。也就直接影响了电源的输出水平
