半桥逆变型电子束焊机用直流高压电源的设计
叶汉民，蒋存波，王文成
(桂林工学院电子与计算机系，广西桂林541004）

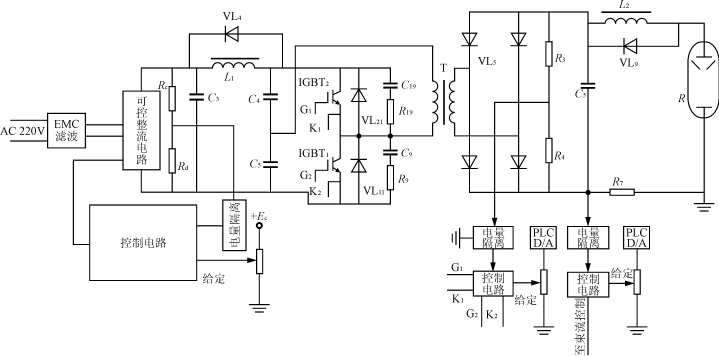

图2电源主电路原理图
半桥逆变型电子束焊机用直流高压电源的设计
2高压电源的主电路系统和参数
高压电源的系统框图如图1所示，其主电路如图2所示。它主要由以下电路组成。
2.1EMC滤波电路
开关电源工作时会产生传导噪声返回到市电网络，影响电源控制电路的正常工作，并对其它的电器设备产生干扰，因此必须加以克服[2]。本电源采用EMC滤波电路，主要由L和C组成的电源线路滤波器，包括差模抑制和共模抑制电路，能有效抑制差模和共模噪声。
2.2可控整流电路
可控整流电路由集成一体化智能调压模块组成，电感L1和电容C3组成滤波电路以获得较为平稳的直流电压，Rc和Rd组成精密的反馈取样电路，确保输出电压在控制电路的作用下保持稳定。
2.3IGBT逆变电路
逆变电路由半桥电容C、IGBT、高压变压器、保护元件等组成。IGBT为富士公司的快速系列模块，其型号为1MBH600100。T为高压变压器，经IGBT逆变后的方波电压经高压变压器升压到40kV左右的高频交流电压。由于高压线圈的匝数较多，在高频时，寄生电容和自感会影响电源的输出特性[3]，因此须对线圈采取静电屏蔽，另外由于对地电容的作用，束流取样电阻上会叠加一高频交流信号[4]，必须采取补偿措施加以消除。本电源采用双屏蔽措施来消除束流干扰信号，即在高低压线圈之间加装双层屏蔽，第一层屏蔽接地，第二层接在束流取样电阻上。VL11、R9、C9、VL21、R19、C19组成IGBT的尖峰电压吸收电路，确保IGBT的安全工作。
2.4高压整流电路
高压整流电路由高频高压硅堆、高压滤波电容器、保护电阻及取样电路组成。由于经高压变压器升压后的电压具有较高的频率，所以选用高频高压快速整流硅堆以满足高频高压整流的需要。滤波电容器选用高压聚苯乙烯电容器，这种电容器具有较小的tgδ及高频性能，对电源的输出特性影响小。为有效地限制短路电流及电源内部过电压的限流电阻和保护电阻，均采用具有热性能稳定、自感小、通流容量大，具有较强的耐受过电压、电流冲击能力的实体电阻。取样电路中的高压取样信号由精密电阻分压器获得，分压器由精密线绕无感电阻制成，顶部加装屏蔽电极，保证取样电压的稳定。电子束流取样亦通过精密无感线绕电阻制成，两种取样电阻均放在电磁屏蔽盒里，

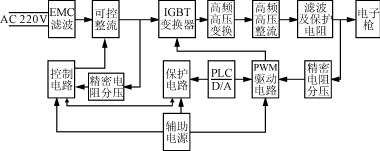

图1电源的系统框图

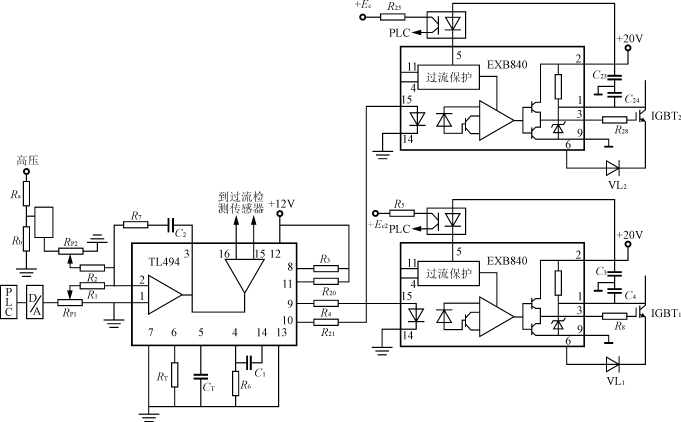

图3电源的PWM及驱动控制原理图
防止干扰信号进入控制电路。
3控制电路
控制电路由PI给定调节电路、PWM及其驱动电路等组成。整流控制电路保证市电整流后输出电压的稳定。PI给定调节电路和PWM及其驱动电路实现直流高压的稳定和自动调节。各部分电路的工作原理如下。
3.1整流移相控制电路
整流控制电路为集成在调压模块内的厚模集成电路。整流后的直流电压经电阻分压器取样并经电量隔离电路送入PI调节器的反馈端，PI调节器在给定和反馈的共同作用下，并经放大后输出一直流信号给智能调压模块控制端，以控制晶闸管的触发角，实现直流输出电压的稳定调节。辅助电源采用集成一体化高精度线性电源，各电源地分别独立，以减小地电流干扰信号对控制电路的影响。 3.2PI给定调节电路
PI给定调节电路由PLC和D/A模块、PI调节器、反馈信号取样及隔离电路等组成。给定信号由PLC程序设置，它包含了上升斜波函数及下降斜波函数，运算后的数字量经D/A模块输出到给定电位器，调节电位器能调节PI调节的给定信号的大小。反馈信号取自高精密电阻分压器的低压臂并经电量隔离电路输入到PI调节器的反馈端。PI调节器由TL494[6]内部放大器和外接电阻电容组成，具体原理电路如图3所示。
3.3PWM及其驱动电路
PWM及其驱动电路的电原理图如图3所示。PWM信号由TL494调制，TL494内部的另一放大器外接电流信号作为过流保护用。电流传感器采用LEM公司生产的电流检测隔离器件，能保证控制电路和主电路的可靠隔离，具有动态响应快、取样电流信号与输出电流线性度好的特点，能有效克服高压电路的干扰信号对取样电路的影响。反馈信号和给定信号在PI调节器调节后经TL494调制成两路互补的PWM脉冲。TL494输出的脉冲送入到IGBT的专用驱动模块EXB840的输入端，IGBT的驱动电路采用富士公司的EXB840专用驱动1200V、70A的模块，内部采用2500V光电隔离电路，其输入电压为＋20V，其中＋15V作为IGBT的正向驱动电压，－5V是IGBT关断时加在IGBT的栅极与发射极之间的反向电压，使之可靠关断。脚14外接TL494输出的PWM信号驱动IGBT，脚6通过二极管接到IGBT来检测IGBT的过流信号，脚4外接控制电路把过流信号输入到PLC，PLC对其进行运算和处理后发出过流信号。控制电路的工作过程为经PI调节器作用后的信号输入到TL494内部，TL494输出PWM脉冲，其占空比由PI调节器输出信号的大小来决定，具有一定占空比的
()
半桥逆变型电子束焊机用直流高压电源的设计
PWM脉冲经EXB840作用后驱动IGBT，从而实现变压器输出电压的稳定调节。
4保护电路
高压电源在工作时，电源的内部会产生过电压或过电流以致损坏电源或IGBT，因此必须设置保护电路来保证电源的安全。电源设置了过压保护、梯度上升及下降电路和过流保护电路。过流保护采用了三级保护：第一级是EXB840电路本身的过流保护检测功能，即在IGBT过流时，IGBT驱动模块的脚6会检测到过流信号而直接封锁输出脉冲，关断IGBT，同时EXB840的脚4经过外接电路输出信号给PLC，PLC经过程序运算后，一方面发出过流信号指示，另一方面给晶闸管移相控制电路提供封锁脉冲信号，关断晶闸管主电路。第二级保护是利用TL494的内部放大器的脚15、16外接电流隔离传感器，当检测到的电流信号超过设定值时，TL494封锁输出脉冲，从而实现对IGBT的关断。第三级保护是高压侧电子束流过流保护，当出现过电流时，束流取样信号反馈到控制电路，控制电路发出过流信号给PLC，PLC分别发出关断主电路和过流显示信号，从而实现过流保护。电源还设置了过压保护电路，能有效地对电源的过电压进行保护，在高压电源的内部还加装了限流电阻及保护电阻，能有效地限制过电流和过电压。为了克服开机时市电对电源的冲击，通过PLC内部程序设置了软启动斜坡函数，经D/A模块运算后作为PI调节器的给定，实现电源的软启动。
5电源系统的技术指标
电源的技术指标如下：
输入电压220V，50Hz； 输出电压0～60kV，纹波系数<1％，稳定度
10－4；
电子束流0～167mA，纹波系数<1％；
逆变频率20kHz；
输出功率0～10kW；
效率>80％。
6结语
经试验，电源的各项技术指标均达到了预期的设计目标。电子束焊机用高压电源采用逆变式高压电源，有利于整个设备的小型化，特别适用于便携式电子束焊机，提高了设备的使用效率，较容易实现对高压的自动化联锁保护，使得设备操作更加简单。
大功率电子束焊机用高压电源采用逆变电源还需要进一步地研究。对于大功率焊机电源（30kW以上），体积和能耗处于相对非突出位置，另一方面大功率电源的高压放电时的保护技术、高频变压器的制造技术、逆变控制技术等有待于进一步地研究和开发。 由于可靠性和电源效率的提高，中等功率的焊机采用本设计的高压电源（3～15kW）值得推广和应用。在高压打火时电源对低压电路的影响、IGBT的过流和过压保护、EMC等方面采取了有效的措施，保证了电子束焊机的工作需要。
高压焊机用高压电源（150kV）采用逆变高压电源，在高压联锁保护方面优点明显，对电子束斑品质的改善、焊接工艺的提高方面尤其如此。开展高压焊机用高压电源的研究是我国电子束焊机制造业的新课题，本电源的经验和设计数据对高压焊机用高压电源的研究具有参考意义。
参考文献
[1]叶汉民.电子束焊机中的高电压技术问题[J].高电压技术.1999（2）.
[2]Schafener公司（瑞士）.开关电源的电磁干扰抑制[J].电力电子技术.1995（3）.
[3]张仁豫.高电压试验技术[M].北京：清华大学出版社,1982.
[4]叶汉民.一种高性能的电子束焊机用高压电源[J].电工技术杂志.2000（1）.
[5]王鸿麟.通信基础电源[M].西安：西安电子科学大学出版社,1993
[6]户川治郎（日本）.实用电源电路设计手册[M].北京：中国计量出版社,1990
