1 电源系统设计
    本设计的跑步机电源控制对象是直流电机，目的是实现电机转速的控制，简要的工作原理是市电经全桥整流、滤波后实现AC／DC转换，然后采用功率场效应管作为主开关元件，通过TL494来控制功率场效应管的通断时间，从而控制电机的电枢电压来实现转速的控制。
    1)主电路设计

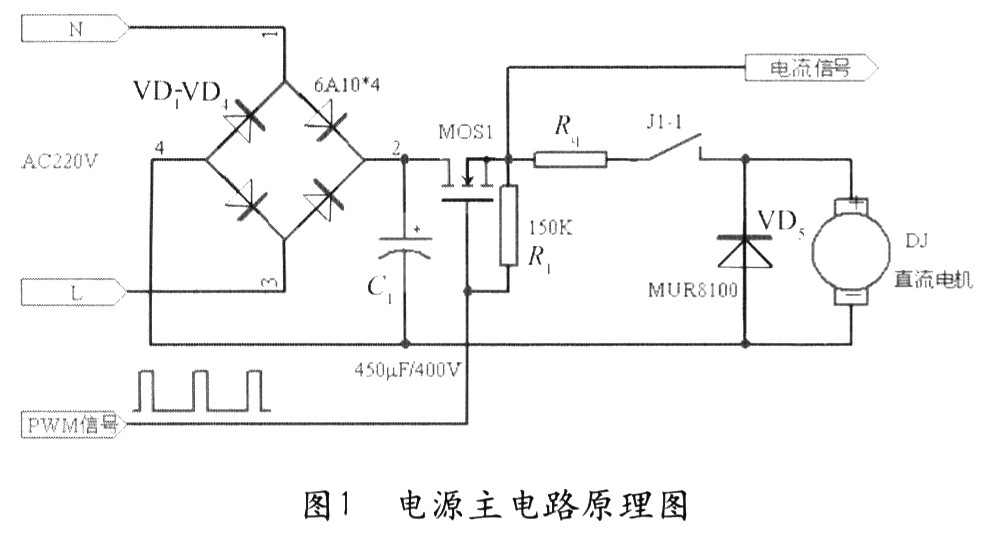

    我们设计的电源主电路见图1所示。设计采用4个整流二极管6A10构成整流桥，再经过电容C1的滤波，实现AC／DC的转换。然后通过PWM控制器电路送来的PWM信号控制功率场效应管IRFP460的通断，来改变直流电机电枢上的电压。图中Rq为电流保护的取样电阻，该电阻的压降直接反映了主回路电流的大小，触点J1一1为电动跑步机启动运行后闭合。

    2)控制电路
    控制电路包括PWM信号产生电路和异常时的过流、过热保护电路组成。
    (1)PWM信号的产生
    根据TL494的应用资料，锯齿波的频率可由公式计算如下：

        式(1)中Rt和Ct取值参考范围：

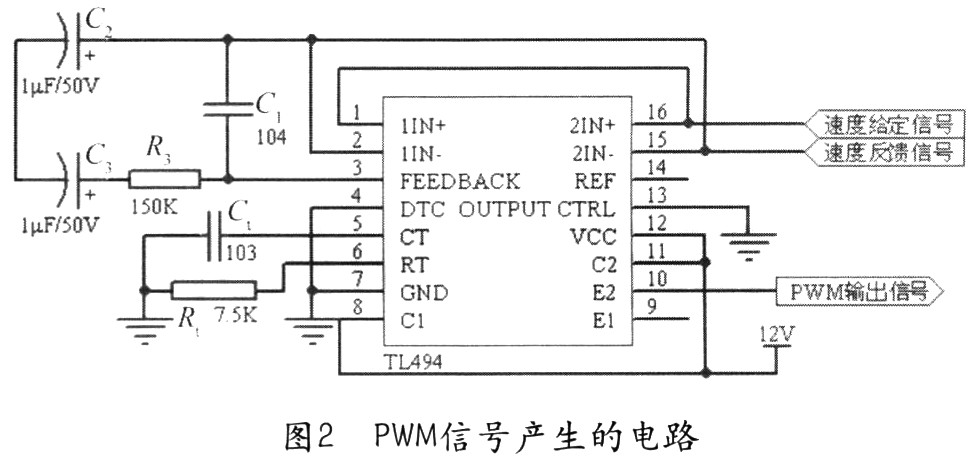

    Rt=5～lOOkΩ，Ct=0．001～0．1μF，根据后级功率场效应管推荐的开关频率l5kHz，本设计中Rt取7．5kΩ，Ct取0．01μF。由TL494产生PWM信号的电路如图2所示。

    系统中将误差放大器、控制放大器并联使用，放大器的同相端输入的是速度给定信号，反相端输入的是速度反馈信号，形成闭环控制；2、3脚之间接入的是阻容校正；13脚接地，使TL494不使用推挽型输出，此方式下内部的触发器不起作用，两路输出相同的PWM信号，且频率与锯齿波振荡频率相同。
    接到TL494上的速度给定信号是由单片机根据用户在面板上的操作而产生的数字脉冲信号经变换后生成的模拟信号；而速度反馈信号是通过光电传感器的数字脉冲信号获得的，该光电传感器是加装在与电机同轴的码盘上，其脉冲频率直接反映电机的转速，同样该数字脉冲信号也变换成模拟信号，关于数字脉冲到模拟电路的转换电路，因篇幅问题不再赘述。
    (2)保护电路

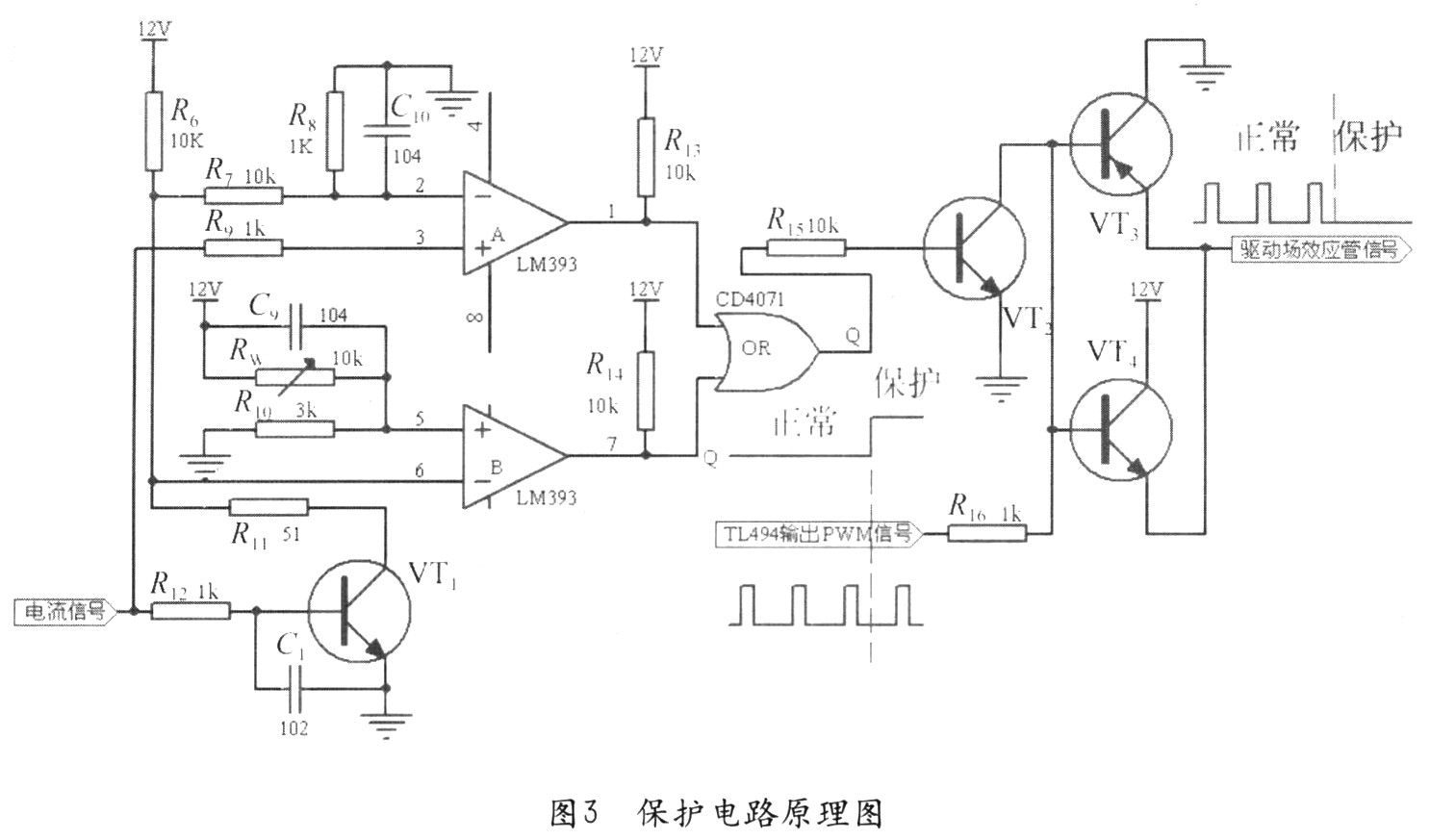

    对电机的保护一般包括过压、欠压、过流、过热等，考虑现场的实际情况和控制产品成本等诸多因素，设计了比较重要的过热保护和过流保护功能，具体的保护电路如图3所示。

    图l中主回路上的电流取样电阻Rq，其值大小根据不同功率的电动跑步机要求的限流值来决定，实际使用时选用不同长度的康铜丝。Rw为热敏电阻，其导热部分用直径φ3螺丝与功率场效应管紧固在一起，我们采用的是负温度系统的RT338006，其在25℃的电阻值为lOkΩ，在60℃的电阻值为3．02kΩ。
    在正常情况下，主回路上的电流只有2A左右，反映电流信号的电压不足以使VT1导通，而在正常情况下热敏电阻Rw的阻值大于R10，比较器B的同相端电压小于反相端电压，输出为低电平；比较器A的反相输入端的电压大于同相输入端的电压，输出也为低电平。因此，三极管VT2截止，TL494输出的PWM信号通过VT3，VT4去控制功率场效应管的通断，从而控制电机的转速。
    当过流情况发生时，Rq上的压降增大到VT1导通时，比较器B的反相输入端电压下降到接近0V，此时同相输入端的电压高于反相输入端，输出高电平，使VT2导通，从而将TL494输出的PWM信号封锁，功率场效应管截止，电机失电，实现电机保护。实际上当过流发生时，Rq上压降增大的同时其值也反映到了比较器A的同相端，而此时VT1的导通还导致了比较器A反相端电压的降低，这样的效果也使得比较器A输出高电平，该信号同样通过后面的或门确保了VT2的导通，因此从电路的形式上看过流保护实现的是双重保护。
    对于过热保护来说，一旦功率场效应管过热时，热敏电阻温度也随之升高，当热敏电阻阻值小于3kΩ(约60℃)时，比较器B的同相输入端电压大于反相输入端的电压，比较器输出高电平，同样将TL494输出的PWM信号封锁，使电机失电而实现保护。

2 结束语
    本文设计的电动跑步机电源，具有调速方式简单、电路结构简单、成本低廉等特点，同时电源还具有过流、过热等保护措施。三年来，该电源经过国内多家电跑厂家的配套使用，客户反映电机运转平稳，保护性能可靠，是比较理想的小功率直流电机的控制电源，具有较好的使用价值。
