一、学习目的：

1、使用电路绘制程序Capture绘制所须要的电路图
2、学习偏压点分析（Bias Point Detail）和直流扫描分析（DC Sweep）的设置。
3、学习调用电路仿真程序Pspice执行仿真并显示输出波形，再将仿真结果与欧姆定律相验证
4、学习电路图及输出波形图。

二、练习步骤:

1、画好下面的电路图，并存为ch1.OPJ

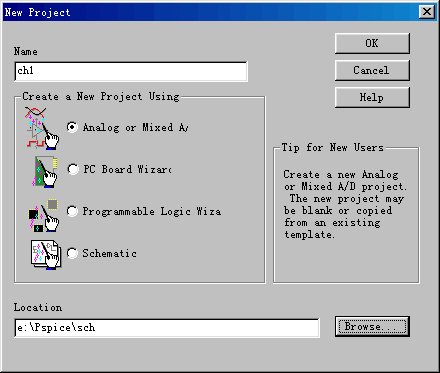

(1)新建空白的文档 进入Capture画面中，按" File/NEW/Project "命令，产生(NEW Project)对话框。在"名称"栏中,输入"CH1"。在Location栏中，输入本项目要储存的磁盘文件夹路径，图中设为E:\Pspice\sch。 在Create a New Project Using栏内选择Analog or Mixed-Signal Circuit Wizar选项（如果 我们只是要绘制一张单纯的电路图，不需要在作任何进一步的处理，可以选Schematic)

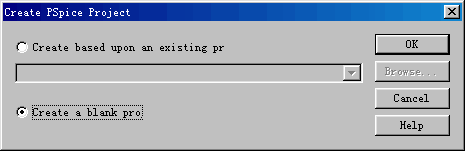

单击OK按钮，调出

(2)绘出电路图

本电路需要使用的元件,如下所示:

元件	元件库	元件种类	元件设定
RL	analog.olb	电阻	RL= 100
Vi	source.olb	直流电源	DC = 5V
0	Source.olb	接地元件

2、DC Bias Detail偏压点分析

步骤一：设置DC Bias Detail偏压点分析参数

说明：在启动Pspice执行仿镇之前，必须把执行何种仿真、执行范围为何等等相关数据准备
好才行。OrCAD Pspice是以仿真参数文件（Simulation Profile）来管理这些数据。
所谓偏压点分析就是只计算Vi为5V时（因为用Capture绘制电路图时，已经设置VDC元件)
Vi的DC属性为5V），电路内各节点的电压值与各分支的电流值。其功能主要在验证某一个电
路在当时的直流电压或电流电源时，是否可以正常工作；尤其在设计类似晶体管放大器之电
路时，这是一个必要的步骤。

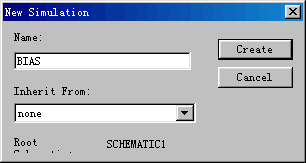

（1）选择Pspice\New Simulation Profile或单击工具栏上的按钮,打开New Simulation对话框

在Name中输入本仿真参数文件的名称BIAS。在Inherit Fome中设为none。

（2）单击Create按钮，打开Simulation Setting-BIAS对话框

步骤二：存档

步骤三：启动PSpice进行仿真并观察输出文档的内容

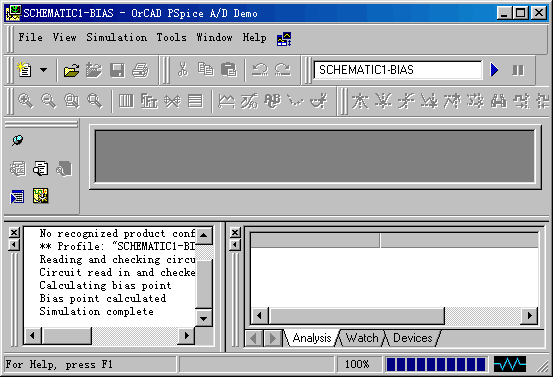

1、执行PSpice\Run菜单命令或单击按钮，出现下面的窗口

画面中央呈现灰色的部分是输出波形图区，波形观察程序Probe的主要工作区就在这里。

画面做下方是输出窗口(Out Window)，负责显示本仿真操作目前的进度与执行内容的信息。

画面右下方是仿真状态窗口（Simulation Status Window)，负责显示本仿真执行内容的信息。

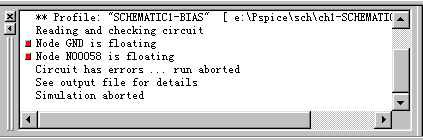

若是能顺利完成仿真，Output Window内应该会出现上图所示的“Simulation Complete”信息。如果仿真有误（比如接地符号的名称为“GND”，不是数字“0”），Output Window内回出现错误及警告信息，如下图

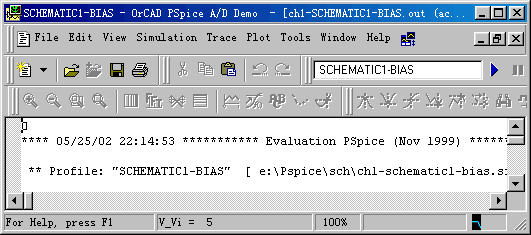

用View\Output File功能选项来观察执行能够偏压点分析后的结果。执行本命令后，出现下图的文本窗口，窗口内就是ch1-SCHEMATIC1-BIAS.out仿真输出文件的内容。

ch1-SCHEMATIC1-BIAS.out是个纯文本文件，所以也可以由任何文字编辑程序来打开观察。

下表是ch1-SCHEMATIC1-BIAS.out的内容，我们来看看记录了那些数据：



**** 05/25/02 22:14:53 *********** Evaluation PSpice (Nov 1999) ************** ** Profile: "SCHEMATIC1-BIAS" [ e:\Pspice\sch\ch1-schematic1-bias.sim ] **** CIRCUIT DESCRIPTION ****************************************************************************** ** Creating circuit file "ch1-schematic1-bias.sim.cir" ** WARNING: THIS AUTOMATICALLY GENERATED FILE MAY BE OVERWRITTEN BY SUBSEQUENT SIMULATIONS *Libraries: * Local Libraries : * From [PSPICE NETLIST] section of pspiceev.ini file: .lib "nom.lib" ——区域性模拟元件目前只有nom.lib *Analysis directives: .PROBE 　　　 .INC "ch1-SCHEMATIC1.net" ——将ch1-SCHEMATIC1.net包含进来，这是一个由　　　　　　　　　　　　　　　　　　　Capture产生的网络文件 **** INCLUDING ch1-SCHEMATIC1.net **** * source CH1 R_RL 0 N00058 100 ——以下两行描述元件连接状况 V_Vi N00058 0 5V **** RESUMING ch1-schematic1-bias.sim.cir **** .INC "ch1-SCHEMATIC1.als"——将ch1-SCHEMATIC1.als包含进来，这是一个由　　　　　　　　　　　　　　　　　　　Capture产生的网络别名文件 **** INCLUDING ch1-SCHEMATIC1.als **** .ALIASES R_RL RL(1=0 2=N00058 )——以下两行描述元件管脚上的网络别名 V_Vi Vi(+=N00058 -=0 ) .ENDALIASES **** RESUMING ch1-schematic1-bias.sim.cir **** .END 下面才是真的模拟输出结果 **** 05/25/02 22:14:53 *********** Evaluation PSpice (Nov 1999) ************** ** Profile: "SCHEMATIC1-BIAS" [ e:\Pspice\sch\ch1-schematic1-bias.sim ] **** SMALL SIGNAL BIAS SOLUTION TEMPERATURE = 27.000 DEG C ****************************************************************************** NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE (N00058) 5.0000 ——节点N00058偏压点电压是5V VOLTAGE SOURCE CURRENTS NAME CURRENT V_Vi -5.000E-02——流出电压源Vi电流是0.05A TOTAL POWER DISSIPATION 2.50E-01 WATTS——消耗电功率为0.25W JOB CONCLUDED TOTAL JOB TIME .06——本模拟耗时0.02秒完成

从表中，我们可以看到.out文本输出文件所提供的种种信息。

注意：PSpice对于电压源电流的定义是流出为负，流入为正，所以记录的V_Vi电流是-5.000E-02A。

※软件下载:Orcad/PSpice 9.1 Student Version
