摘要：在Dr. Sam Ben-Yaakov开关电感模型概念的基础上，根据DC-DC模块TPS54310的实际工作原理，建立适用于SPICE软件的等效电路模型，从而可以方便地对TPS54310进行直流分析、小信号分析以及闭环大信号瞬态分析。模型的准确性在所建模型的SPICE仿真结果与TI公司提供的专用设计软件SWIFT™ Designer 2.01的设计结果的对比中得到证实。

关键词：同步整流；开关电感模型；平均SPICE模型；仿真；直流分析；小信号分析；闭环大信号瞬态分析

Abstract Base on the Switched Inductor Model (SIM) concept of Dr. Sam Ben-Yaakov. A averaged SPICE model of the TPS54310 is built using equivalent circuit method.So the DC analysis,small signal analysis and large signal closed loop transient analysis of the TPS54310 can easily be D_ONe.The validity of the model is verified by comparision between the results of design with the original design program SWIFT™ Designer 2.01 and the results of SPICE simulation using the model built in this paper.

Key words synchronous rectifier; Switched Inductor Model; averaged SPICE model; simulation; DC analysis; small signal analysis; large signal closed loop transient analysis

1 引言
自从1978年，R.Keller 首次运用R.D.Middlebrook的理论进行开关电源的SPICE仿真，近30年来，在开关电源的平均SPICE模型的建模方面，许多学者都建立了自己的模型理论，从而形成了各种SPICE模型。这些模型各有所长，比较有代表性的有：Dr. Sam Ben-Yaakov的开关电感模型；Dr. Ray Ridley的模型；基于 Dr. Vatche Vorperian的Orcad9.1的开关电源平均Pspice模型；基于Steven Sandler的ICAP4的开关电源平均Isspice模型；基于Dr. Vincent G. Bello的Cadence的开关电源平均模型等等。本文将在Dr. Sam Ben-Yaakov开关电感模型概念的基础上，结合TI公司的DC-DC变换器IC TPS54310的主要参数进行平均SPICE宏模型的构建，并对利用所建模型构成的DC-DC变换器电路在Intusoft公司的ICAP4软件平台上进行直流分析、小信号分析以及闭环大信号瞬态分析。

2 TPS54310的平均SPICE模型的建立
TPS54310是美国TI公司推出的集成功率MOSFET的直流/直流变换器IC系列SWIFT的新成员，3V 至 6V输入，0.9V 到 3.3V可调输出，连续额定电流达3A。TPS54310集成了构成同步整流BUCK型DC-DC模块所有需要的有源器件， 内部电路框图见（图1）。

（图1）TPS54310内部电路框图

主电路模型的构建
主电路模型包括开关电感SIM模型、占空比发生器DCG以及损耗发生器模型三部分。

1. 开关电感SIM模型
仔细研究经典PWM开关转换器的电路拓扑（buck，boost,buck-boost），可以发现它们均包含一个非线性模块，即用来储能的可开关的电感，见（图2）。因为变换器的系统带宽要小于开关频率，因此可以把这个非线性模块作平均处理，然后用与SPICE兼容的等效电路代替，就可以得到PWM开关转换器的平均SPICE模型。这个低频的或者平均的等效电路见（图3），用SPICE中的非线性独立源构成。EL代表储能电感L两端的平均电压。

   (1)

流过开关电感各端口的平均电流如下：

   （2a） I_L代表流过储能电感L的平均电流

（图3）开关电感模型

（图2）开关电感

（1） 式和（2a）~ （2c）式的关系适用于CCM连续电感电流和DCM不连续电感电流两种工作模式。

2. 占空比发生器DCG

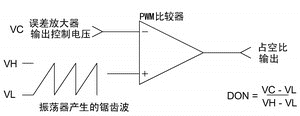

TPS54310内部采用电压模式的脉宽调制器，PWM比较器把误差放大器输出的控制电压与振荡器产生的锯齿波电压进行比较以产生所需的接通占空比D_ON，如（图4）所示。查TPS54310数据手册中的关键特性参数表可得， VL=0.75V，VH=1.75V，所以

（图4）

（图5）

对应（3）式的等效模型见（图5），X1是增益为1的增益宏模型，可从ICAP4的模型库里直接调用。断开占空比D_OFF的产生比较复杂，分为下面两种情况：

DCM模式

CCM模式

对应（4）式和（5）式的等效模型见（图6）。其中，非线性独立电压源ED_OFF对应（4）式

（图6）

中的D_OFF, E_MAX对应（5）式中的D_OFF 。在DCM模式下，D_OFF < 1-D_ON，因此理想二极管D2截止，则

在CCM模式下，D_OFF≥1-D_ON，理想二极管D2导通，这时，

可以看出，D_OFF发生器模型在DC-DC转换器进入CCM模式和DCM模式时是自适应的，在仿真过程中无需人工切换。理想二极管D1的作用是确保D_OFF不小于0。

3. 损耗发生器模型
TPS54310 DC-DC转换器的损耗主要有三部分：整流损耗、高频开关损耗和储能电感的平均欧姆损耗。整流损耗模型用一个非线性独立电流源和TPS54310内部的同步整流管模型构成；高频开关损耗模型用一个非线性独立电流源和TPS54310内部的高频开关管的导通电阻构成；储能电感的平均欧姆损耗模型用一个非线性独立电流源和TPS54310外接储能电感的欧姆电阻构成。

误差放大器宏模型的构建

误差放大器的电路级模型厂家一般不公布，这里根据TPS54310的数据手册，建立误差放大器的性能模型。由于性能模型采用黑箱模拟，因而降低了模型的复杂度，同时获得了更高的仿真效率。建立TPS54310误差放大器的性能模型需要下面6个主要参数：
1. 直流开环增益：120dB 或1000000 {GAIN}
2. 第一极点：3.75Hz {POLE}
3. 最大输出电压：1.75V {VHIGH}
4. 最小输出电压：0.75 V{VLOW}
5. 最大吸电流：3mA {ISINK}
6. 最大源电流：3mA {ISOURCE}

直流开环增益和第一极点的数据来自TPS54310数据手册中的误差放大器开环频响曲线。

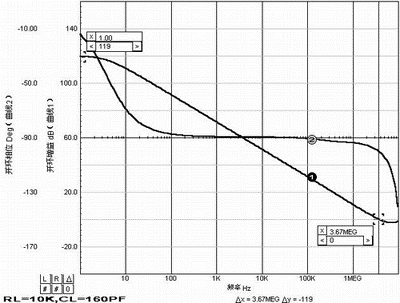

最大输出电压和最小输出电压结合上面的（3）式推出。即当D_ON=0，误差放大器输出最小控制电压0.75V；当D_ON=1，误差放大器输出最大控制电压1.75V。最终TPS54310误差放大器的宏模型见（图7），其开环仿真曲线见图（8）。

（图7）TPS54310误差放大器的宏模型

（图8）TPS54310误差放大器的开环仿真曲线

同步整流管模型的构建
TPS54310同步整流管模型简化地用具有更小正向电压降的肖特基二极管来模拟。对理想二极管，正向电压降的公式：

（图9）同步整流管模型的I-V仿真特性曲线

一般用增大饱和电流IS的办法建立肖特基二极管的模型。用ICAP4软件包中的模型提取工具 SpiceMod，可以快速地建立同步整流管模型，如下： .MODEL D_SYNC D (IS=3.99M RS=2.8M N=1 CJO=10P VJ=0.75 M=0.333 TT=1.0N)。

（图9）是仿真的同步整流管模型I-V特性曲线。

可以看出，当电流为3A时，正向电压降为0.18V。

这个结果与TPS54310的同步整流管在3A时的压降3*0.059=0.177V是吻合的。

最终建立的TPS54310的平均SPICE模型内部电路见（图10），（图11）是对应的宏模型块的符号，供画仿真电路图时调用。定义的6个管脚除VERR外，都与TPS54310的实际管脚一致。管脚VERR用来在开环交流小信号仿真时插入交流信号源。TPS54310的模型需输入四个参数：开关频率FS，储能电感值L，储能电感的欧姆电阻RS，高频开关管的导通电阻RON。完整的TPS54310模型的SPICE网络文件见附件。

（图11）TPS54310宏模型块符号
