三星TAD437JBE充电器原理图分析
http://www.dykf.com  2014-7-19  电源开发网           ★★★

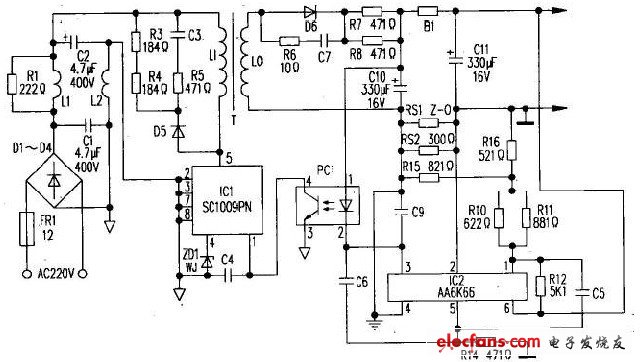

根据实物绘制出其原理图如图所示,该电路乃是一款少见(同时用两块IC)手机充电器开关电源电路,关键元件有ICl(SCl009PN,DIP-8直插式封装,但⑥脚位置无引脚)、IC2(AA6K66,SOP-6贴片式封装)、光耦PCI和体积较大的变压器、电解电容器等,其余的为贴片阻容元件。
        因电路结构和所用IC均为不常见类型,对其功能没法了解,分析工作只能从原理图推测入手,其工作过程大概是:接通市电时,交流220V电压经过保险电阻FRl至D1~D4组成的全桥整流为脉动直流电,再由C1、L1、L2、R1和C2构成的π型滤波网络进行滤波,得到约300V比较平稳的直流电压,此电压经开关变压器T初级绕组LI至ICl⑤脚,为ICl提供初始启动电压,使高压电路开始振荡工作。ICl⑤脚既是电源端,又是内部开关管D极(即脉宽调制信号输出端),①脚为反馈信号检测输入端,④脚是内部基准电压源端(外接稳压管),本电路把其余四引脚都设计为接地,具体功能不详。R3、R4、R5、C3和D5构成反峰吸收网络,保护ICl不至于损坏。高压电路振荡工作后,信号经开关变压器T耦合,使T次级绕组LO两端感应出交流电压,XCD6整流,R7、R8限流,再经由C10、C11、B1、RSl和RS2构成的滤波电路滤波(其中C10和C11的负端分别为低压电路的1次地和2次地),输出5.0V电压,为手机电池提供0.7A的充电电流充电。R6和C7组成反峰吸收网络。
