引言

集成电流变送器亦称电流环电路，根据转换原理的不同可划分成以下两种类型：一种是电压／电流转换器，亦称电流环发生器，它能将输入电压转换成4～20mA的电流信号（典型产品有1B21，1B22，AD693，AD694，XTR101，XTR106和XTR115）；另一种属于电流／电压转换器，也叫电流环接收器（典型产品为RCV420）。上述产品可满足不同用户的需要。

    XTR系列是美国BB（BURR－BROWN）公司生产的精密电流变送器，该公司现已并入TI公司。该系列产品包括XTR101，XTR105，XTR106，XTR110，XTR115和XTR116共6种型号。其特点是能完成电压／电流（或电流／电流）转换，适配各种传感器构成测试系统、工业过程控制系统、电子秤重仪等。

1 XTR系列产品的分类及性能特点

XTR系列精密电流变送器产品的分类及主要特点详见表1。

表1 XTR系列产品的分类及主要特点

2 XTR115型电流变送器的工作原理

2.1 性能特点

1）它属于二线制电流变送器，内部的2.5V基准电压可作为传感器的激励源。XTR115可将传感器产生的40～200μA弱电流信号放大100倍，获得4～20mA的标准输出。当环路电流接近32mA时能自动限流。如果在脚3与脚5之间并联一只电阻，就可以改变限流值。

2）芯片中增加了＋5V精密稳压器，其输出电压精度为±0.05％，电压温度系数仅为20×10－6／℃，可给外部电路（例如前置放大器）单独供电，从而简化了外部电源的设计。

3）精度高，非线性误差小。转换精度可达±0.05％，非线性误差仅为±0.003％。

4）环路电源电压的允许范围宽，Us=7.5～36V。XTR115由环路电源供电。工作温度范围是－40℃～＋85℃。

5）专门设计了功率管接口，适配外部NPN型功率晶体管，它与内部输出晶体管并联后可降低芯片的功耗。

    2.2 工作原理

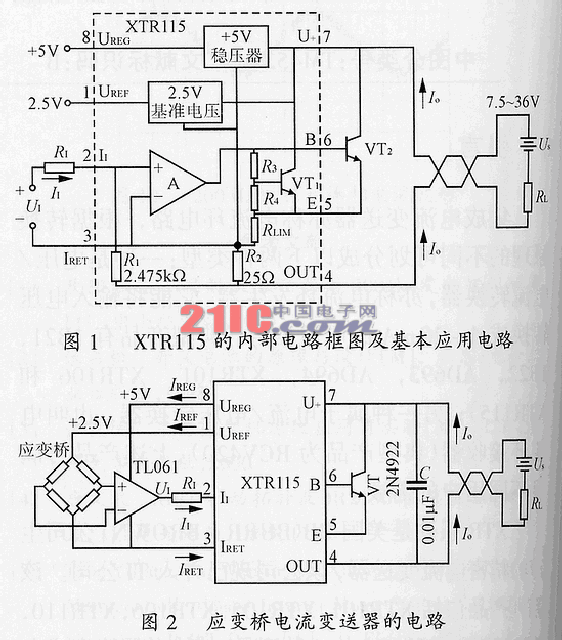

XTR115采用SO－8小型化封装，其内部电路框图及基本应用电路如图1所示。U＋为电源端，接环路电源。UREF为2.5V基准电压输出端。II端接输入电流。IRET为基准电压源输出电流和稳压器输出电流的返回端，可作为输入电路的公共地。OUT为4～20mA电流输出端。UREG为＋5V稳压器的输出端。B和E端为外部功率管的接口，分别接功率管的基极（B）和发射极（E）。功率管的集电极（C）接U＋端。芯片内部主要包括输入放大器（A），电阻网络，输出晶体管（VT1），2.5V基准电压源和＋5V稳压器。RLIM为内部限流电阻。外围元器件主要有输入电阻（RI），功率管（VT2），环路电源（Us）和负载电阻（RL）。输入电压UI先经过RI转换成输入电流II，再经过XTR115放大后从OUT端输出4～20mA的电流信号。为减小失调电压以及输入放大器的漂移量，要求UI>0.5V。输出电流与输入电流、输入电压的关系由式（1）确定。

Io=100II=100UI／RI    （1）

3 XTR系列产品的应用电路

3.1 应变桥电流变送器

由XTR115构成应变桥电流变送器的电路如图2所示。将脚3视为公共地，由脚1给应变桥提供＋2.5V的电源电压。前置放大器采用TL061型单运放（亦可采用OPA2277型双运放，仅用其中的一个运放），由＋5V稳压器单独给运放供电。RI为20kΩ输入电阻，C为降噪电容，VT为外部NPN功率管，可选2N4922，TIP29C或TIP31B等型号。以2N4922为例，其主要参数为UCEO=60V，ICM=1A，PCM=30W。该电路的工作原理是当试件受力时，应变桥输出的电压信号首先经过前置放大器放大成0.8～4V的输入电压UI，再通过RI转换成40～200μA的输入电流II，最后经XTR115放大100倍后获得4～20mA的电流。

需要指出，XTR115只能配NPN功率管，不能配MOS场效应功率管。外部功率管应满足XTR115对电压、电流的要求，使用中还须给功率管装上合适的散热器。

3.2 保护电路的设计

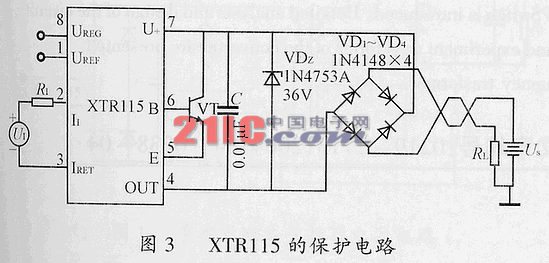

保护电路应兼有反向电压保护与正向过压保护两种功能。XTR115的保护电路如图3所示。反向电压保护电路由二极管整流桥VD1～VD4组成，可防止因将环路电源的极性接反而损坏芯片。整流二极管可选用1N4148型高速硅开关二极管，其主要参数为URM=75V，Id=150mA，trr=4ns。采用桥式保护电路之后就不用再考虑环路电源的极性，因为，无论Us的极性是否接反，它总能保证U＋端接得是正电压。鉴于在任何时刻整流桥上总有两只二极管导通，因此，在计算环路电压ULOOP时须扣除两只硅二极管的正向压降（约为1.4V），由式（2）确定。

ULOOP=Us－IORL－1.4    （2）

过压保护电路采用一只1N4753A型稳压管，其稳定电压为36V，稳定电流为7.0mA。当环路电压过高时就被钳位到36V。实验证明，即使环路电压达到65V，XTR115也不会损坏。为了改善瞬态过压保护特性，还可采用Motorola公司生产的P6KE39A型瞬态电压抑制器（其英文缩写为TVS，亦称瞬变电压抑制二极管）来代替稳压管。P6KE39A的钳位电压UB=39V，钳位时间仅为1ns，其性能远优于齐纳稳压管。

3.3 配J型热电偶的电流变送器电路

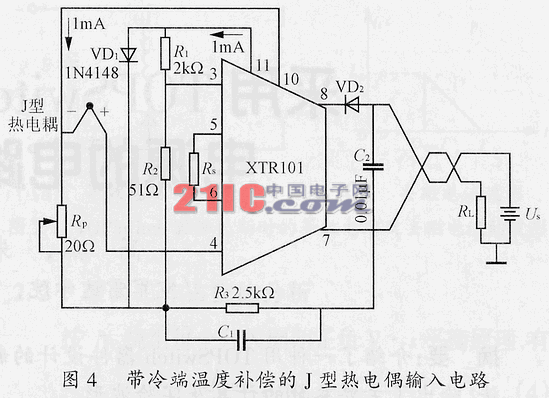

    由XTR101构成带冷端温度补偿功能的J型热电偶输入电路，如图4所示。该电路可将温度信号转换成4～20mA的电流信号。Rs为满量程（SPAN）设定电阻，其电阻值由式（3）确定。

Rs=40/[(ΔIo/U1)-0.016]    （3）

式中：ΔIo=20mA－4mA=16mA。

例如，当UI=100mV时，由式（3）不难算出，Rs=278Ω。Rs的引线应尽量短，以减小干扰。当Rs=∝时，UImax=1V。Rp为调零电位器，在0℃下调整Rp可使Io=4mA。冷端温度补偿电路由二极管VD1，分压电阻R1和R2组成，R1及R2均采用精密金属膜电阻。

J型热电偶在－200℃～＋750℃测温范围内的平均温度系数αT=＋51.70μV／℃。硅二极管正向压降的温度系数αD≈－2.1mV/℃，经过R1和R2分压后

αD′=αD·[R1/(R1+R2)]=－2.1×[51/(2×10 3+51)]=－52μV／℃≈－αT

因为αD′与αT的大小相等而方向相反，二者又分别接到XTR101的负输入端和正输入端上，所以在室温下二者能互相抵消，从而实现了冷端温度（即环境温度）补偿，使温差热电势仅仅与被测温度有关（e=αTT），不受环境温度变化的影响。XTR101能输出两路1mA激励电流，分别接J型热电偶和电阻分压器。反向电压保护电路由VD2组成，当Us接反时VD2截止，电源不通。正常工作时VD2导通，环路电压ULOOP=Us－IORL－0.7V。
