电路工作原理　　

      1.稳压电路　

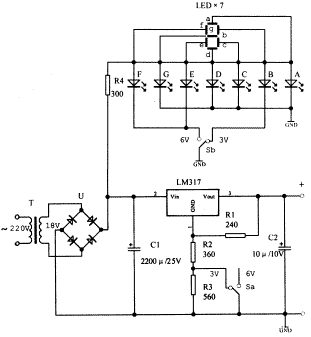

      由于采用LM317可调稳压器，使稳压电源电路变得十分简单，见图1。LM317的输出电压范围为1.25～37V连续可调。LM317的②脚和③脚分别为输入和输出端。①脚为调整端。在①、③脚之间接上电阻R1后，可以得到1.25V的基准电压，并且该基准电压是不变的。R1取值一般为120Ω～240Ω。假如①脚接地，③脚输出电压便是1.25V。如果要得到高于1.25V的输出电压，只要在①脚与地之间接上电阻R2（见图2）。改变R2的阻值便可改变③脚输出电压的大小。LM317的输出电压Vo决定于R2与R1的比值，即Vo=1.25×（1＋R2/R1）。图1中选定的R2与R3的大小，是为了输出3V、6V电压大小而设计的。开关Sa打向左边时，R2接地，输出3V；Sa打向右边时，R2、R3串接后接地，输出6V。这里R2与R3串接的目的，是为了防止开关Sa触点接触不良时，输出电压增高及防止稳压器内部损坏。C1是滤波电容。C2为消振电容，起稳定电路的作用。若电源不是容性负载，C2就可以不接。

2.数显电路

      一个数字可由7段笔划组成，见图3。如果用发光二极管替代这7段笔划，那就只需接通不同笔段中发光二极管的电源，便可以显示数字了。例如数字3，用了a、b、c、d、g五个笔段；数字6，用了a、c、d、e、f、g六个笔段。用一只1×2的开关，去控制b段和e、f段，就可以实现数字3与6之间的转换，见图1上半部分。

元器件选择

　　电源变压器的次级电压要求为12V～18V。四只整流二极管选用1N4001型，或用桥堆替代。集成稳压器有很多厂家生产，除LM317外，SW317等均可使用。如果负载为几百毫安时，还需加置散热板。七只发光二极管选用扁方形（如2×5）的较之圆形的显示效果要好些。颜色随各人爱好选用，通常红色的效果好些。3V、6V电压转换开关用2×2小型拨动开关，其中一半用于电压转换（Ka），另一半用于显示转换（Kb）。其余阻容元件无特殊要求。

制作与调试

　　制作时，稳压电源LM317的三个脚不要接错，参见图4。接通电源后，先测量一下电源变压器的次级应有12V交流电压输出。经整流、滤波后，在LM317的②脚对地要有15V左右的直流电压。若转换电压开关，LM317的③脚应分别有3V、6V直流电压输出。否则要检查装置是否有错，元件是否完好。选择6V直流电压输出时，要接上一个0.3A、6V的小电珠作负载，6V电压不应有下跌。

　　图5为数显电路部分印刷电路板。要注意数字指示部分的发光二极管的极性不能接错，否则数字会缺笔划。2×2开关中电压部分的3V要与显示部分的3V相对应，否则输出电压是3V，指示却是6V。为了增强显示效果，可以在7个发光二极管的前面加上一张半透明的纸或有机玻璃，遮住未发光的b段或e、f段，使数字显示效果更加明显。
