1. 概述

　　IMP809/810是IMP公司新研制的一组CMOS监控电路，能够为低功耗微控制器MCU（或μC）﹑微处理器MPU（或μP）或数字系统监视3～5V的电源电压。在电源上电、掉电和跌落期间产生不低于140ms的复位脉冲，将该功能集成到一片3脚封装的小芯片内，与采用分立元件或通用芯片构成的电路相比，大大减小了系统电路的复杂性和元器件的数量，显著提高了系统可靠性和精确度。

　　该系列产品能提供高、低两种复位信号电平，还能提供6种复位门限4.63V、4.38V、4.00V、3.08V、2.93V和2.63V，以供选择。

　　由于IMP809/810系列芯片性能优良，实用性强，用途广泛，市场需求量大，因此，另有几家著名公司也在生产功能上和引脚上完全兼容的集成电路。可互换的产品型号有MAXIM公司的MAX809/810、DALLAS公司的DS1809/1810、ADI公司的ADM809/810等。

　　IMP809/810系列芯片主要应用于：微处理器和微控制器系统，嵌入式控制器系统，电池供电系统，智能仪器仪表，通信系统，寻呼机，蜂窝移动电话机，手持设备，个人数字助理（PDA）等等。

　　IMP809/810系列芯片主要特点：6种精确的复位门限，可监视5V、3.3V、3V电源，140ms的最小复位脉冲宽度，Vcc=1.1V时确保复位信号有效，两种复位信号电平可选，不需要外部元件，微型3脚SOT23封装。

2. 内部结构和引脚功能

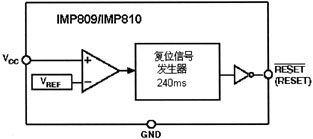

IMP809/810系列芯片的内部结构如图1所示，各引脚功能见表1。

3. 功能说明

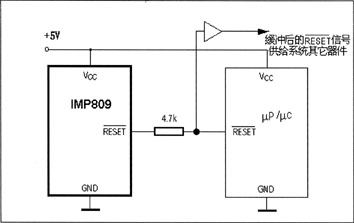

　　复位信号用于启动或者重新启动MPU/MCU，令其进入或者返回到预知的循环程序并顺序执行。一旦MPU/MCU处于未知状态，比如程序“跑飞”或进入死循环，就需要强行将系统复位。IMP809/810就用于监视系统的电源电压，并在偏离正常范围时，即低于复位门限时，发出一个复位信号。

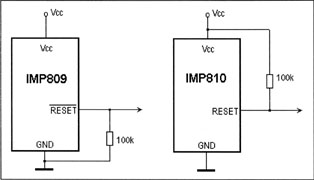

　　对于IMP809，在电源上电、掉电或跌落期间，只要Vcc还大于1.1V，就能保证RESET输出电压不高于0.4V的低电平，确保复位信号有效。在Vcc上升期间RESET维持低电平，直到电源电压升至复位门限以上。在超过此门限后，内部定时器大约再维持240ms后释放RESET，使其返回高电平。无论何时只要电源电压降低到复位门限以下（即电源跌落），RESET引脚会立刻变低。

　　IMP810提供的复位信号为高电平RESET，其它功能同于IMP809。一般复位信号较多地采用低电平，所以IMP809应用较多。也有些单片机，如INTEL的80C51系列，需要高电平有效的复位信号，这时应选用IMP810。

4. 特性参数和时序图

4.1  选型

厂家提供6种型号后缀不同的产品，分别代表6种不同的复位门限（见表2）。

4.2  极限参数（见表3）

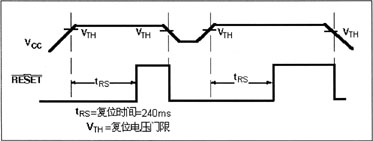

与时间有关的参数请参看时序图（图2）。
