APFC电感采用磁粉心的设计
http://www.dykf.com  2014-2-5  电源开发网           ★★★

磁粉心的饱和磁通密度高达10T(10000Gs)左右,在强磁场条件下,即工作在大电流时,磁心不易饱和。制作APFC电感,不用开气隙,不会对电路产生电磁干扰(EMI)。而且由于其直流偏磁动态线性相当好,通过设计计算可以精确地控制在额定电流时的电感值。恰当选择磁心尺寸和线圈匝数,还能得到满意的磁心损耗的结果。

  常见的磁粉心有钼坡莫合金磁粉心(MPP)、高磁通磁粉心(HF)、铁硅铝磁粉心(MS)和铁粉磁心(IP)。前两种,国内习惯上称为铁镍钼磁粉心和铁镍磁粉心。它们的磁心损耗数据见表1。前3种为美国阿诺集团(ARNOLD)产品,后1种为台湾产品。从表1可以明显看出MPP磁心损耗最低,铁粉心损耗最高,其它两种居中。某种条件下,MS磁心损耗略低于HF磁心,接近MPP磁心。

  MPP磁心价格比较贵,损耗低与成本高之间有矛盾,在要求温升必须很低时,不得不采用这种较贵的磁心。对于要求不是特别严格的场合,完全可以经过精心设计,采用其它磁心,甚至采用损耗高的铁粉心,也能得到满意的结果。

1对电感设计有关参数的剖析

  对于设计与制作APFC电感,主要要求其温升低(即损耗要小),另外偏磁影响小,能有效控制电感值在额定电流时不低于临界电感值。

  为了设计出性能价格比满意的APFC电感,有必要对电感设计的有关参数进行充分的剖析。

  有些参数是与磁心规格尺寸有关的如:AL,Ae,le,Ve,Wt,l/N,SA,Wa等。由le派生出H/NI,它等于0.4π/le,可称它为磁场强度系数。磁心大,le就大,此值就小。乘上NI就是磁场强度值H。另外,亦可称它为饱和系数,此值小,就不易饱和。在相同NI时,大磁心就比小磁心不容易饱和。还有一个参数:线圈匝数N。匝数多电感值就大。l/N为每匝导线平均长度,单位为cm。SA为线圈表面积。AL为电感系数,单位为nH/N2或μH/N2。电感系数同有效磁导率之间有这样的关系:AL=μe·4π·Ae/le。电感系数与匝数和电感量之间的关系为:L=N2·AL。

  控制磁心饱和比较简单,就是选用尺寸大的磁心;采用磁导率低的材料。从图1~图4可以看出,低磁导率的曲线,随磁场强度增大而下降的趋势,比较平稳缓慢(注:原稿纵坐标称“百分磁导率”,这里用相对磁导率μr表示)。

表1磁粉心磁心损耗(单位:mW/cm3)

牌号 f=50kHz f=100kHz 计算公式
B/10-4T 225 450 675 140 280 420
MPP60μ 14 52 111 16 59 127 0.7066f1.483(kHz)B1.889(kGs)
125μ 11 46 106 14 58 132 0.2938f1.708(kHz)B2.028(kGs)
HF60μ 15 71 174 14 67 164 1.586f1.423(kHz)B2.209(kGs)
125μ 32 131 299 33 137 313 2.207f1.459(kHz)B2.034(kGs)
MS 18 69 151 20 77 168 f1.477(kHz)B1.935(kGs)
IP-52 62 300 705 54 264 620 9.07×10-10f1.26(Hz)B2.11(Gs)
-18 43 238 597 36 184 461 6.44×10-10f1.18(Hz)B2.27(Gs)

注:图中横坐标的数值以Oe作单位,系非法定单位,现换算为A.cm-1,1Oe=0.796A.cm-1

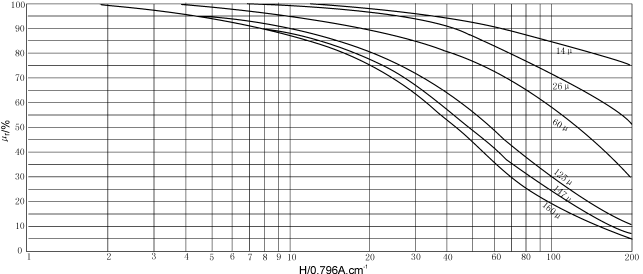

图1MPP相对磁导率(μr)—直流磁场强度(H)特性曲线

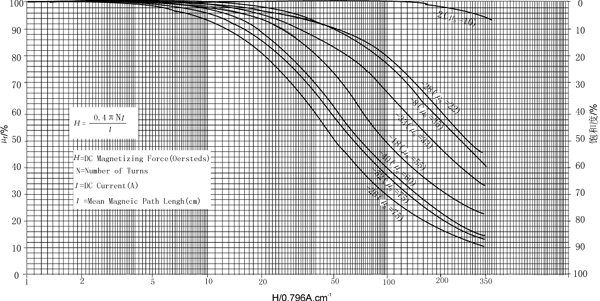

图2HI—FLUX相对磁导率(μr)—直流磁场强度(H)特性曲线


图3SUPPER—MSS相对磁导率(μr)—直流磁场强度(H)特性曲线


图4相对初始磁导率(μr)—直流磁场强度(H)关系曲线

  同磁心损耗有关的参数比较多,给我们提供了调整余地。有两个公式:Pcore=kfmBn和Bac=(L△I·102)/2AeN。前一公式说明磁心损耗正比于频率和磁通密度。频率一定时,磁通密度小,损耗就小。从后一公式可以看出,在分子值不变时,增大分母值,即增大Ae或N,或增大两者的乘积,Bac值就减少。N值增加会加大铜损和磁场强度,要适当处理。如选用低磁导率的材料,N增加既不会增加电感量又不会因磁场强度增加而使μr减少更多。增加Ae,会因AL值增加而使匝数减少,但只要两者乘积增加就行。例如Ae增加1倍,AL也增加1倍,但N仅减少30%,Ae与N的乘积可增加40%,从而使Bac降低近30%。因此,只要对有关参数调整得当,就可以得到满意的设计效果。

2一个设计实例

设计一只2000W的电感。Uo=400V,η=95%,f=100kHz,Ui(ac)min=90V。将△I设定在0.2Ii上。由以下公式,得出临界电感值:通过以下的关系式,选择所需磁心。

LI2=(NI)2AL′μrμ

移项后得AL′=LI2/(NI)2μr(2)

  从表2可以查到不同磁心不同μr的NI值。现选定μ为μr=50%。将某一磁心相关数字代入上述公式求得AL′值。将此值除以此磁心的AL值就可以得出要用多少只此种磁心。

  (1)选用ARNOLDMPP磁心866142,μr=50%的NI为733代入公式得AL′为:

AL′=(132×36.32)/(7332×0.5)=0.647

表2几种磁粉心不同μr时的NI值

磁心 编号 OD×ID×HT(cm3) le(cm) H/NI μr=30% μr=40% μr=50%
H(Oe) NI H(Oe) NI H(Oe) NI
MPP 109156 58.04×34.75×14.86 14.30 0.0879 68 774 56 637 47 535
866142 78.94×47.96×13.97 19.61 0.0641 68 1061 56 874 47 733
488075 58.04×34.75×14.86 14.30 0.0879 144 1638 119 1354 100 1138
123068 78.94×47.96×13.97 19.61 0.0641 144 2246 119 1856 100 1138
HF 225060 58.04×34.75×14.86 14.30 0.0879 200 2275 160 1820 123 1399
300060 78.94×47.96×13.97 19.61 0.0641 200 3120 160 2496 123 1919
MS 225060 58.04×34.75×14.86 14.30 0.0879 139 1581 109 1240 86 978
300060 78.94×47.96×13.97 19.61 0.0641 139 2168 109 1700 86 1342
IP T22518 57.2×35.6×14.0 14.60 0.0861 210 2439 135 1568 96 1115
T30018 77.2×49.0×12.7 19.80 0.0635 210 3307 135 2126 96 1512
T22552 57.2×35.6×14.0 14.60 0.0861 130 1510 88 1022 64 743
T30052 77.2×49.0×12.7 19.80 0.0635 130 2047 88 1386 64 1008

表330%μ时磁心参数计算结果

磁心No. μr=30%的NI 要求AL'/μH·N-2 磁心AL/μH·N-2 AL'/AL/只 磁心/只 Bac/Gs PFe/mW PCu/mW △T/℃
866142 1061 0.515 0.142 3.6 4 211 4539 9610 23
488075 1638 0.216 0.075 2.9 3 223 2378 11113 41
(HF)225060 2275 0.112 0.075 1.5 2 239 1946 11489 41
(HF)300060 3120 0.060 0.068 0.9 1 285 2417 11092 30
(MS)300060 2168 0.123 0.068 1.8 2 204 2886 11356 28
T22518 2439 0.097 0.067 1.4 2 228 4768 14036 61
T30052 2047 0.138 0.080 1.7 2 230 11631 12599 53

n=AL′/AL=0.647/0.142=4.6(只)

此结果,显然无法采用。

  (2)选用ARNOLDMPP磁心123068,μr=50%的NI为1560代入公式得AL′为0.143,0.143/0.068=2.1。用2只磁心,可以采用。两只合用,有些参数要修正为:

AL=0.136μH/N2,Ae=3.54;Ve=69.54;

l/N=8.79cm;SA=259。

  设定μ=50%,起始电感值为:

132/0.5=264μH,N=44,Lo=263.3μH,

NI=44×36.3=1597.2,

H=1597.2×0.0641×0.7958=81.5A/cm

查曲线得μr=49%。

L31.3=263.3×0.49=129μH≈132μH
