由TEA1522T构成的3W精密开关电源电路如图2所示。当配80～276V交流电源时，最大输出功率可达7W。与图1所示电路相比主要有以下区别：

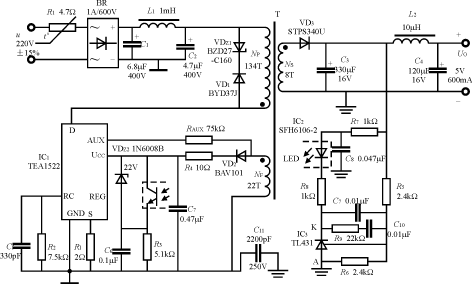

图2  由TEA1522T构成的3W精密开关电源电路

    1）电路中增加了由可调式并联稳压器（TL431）和光耦合器（SFH6106－2）组成的光耦反馈式电路；

    2）输出级采用两级滤波器，第一级滤波器由C3构成，第二级滤波器由L2、C4构成，亦称后置滤波器，可进一步滤除纹波电压；

    3）在UCC-REG端之间并联一只反向击穿电压为22V的1N6008B型稳压管，一旦UCC>22V，可起到钳位保护作用。

    一次侧的钳位保护电路由VDZ1和VD1所组成。其中，VDZ1为BZD27－C160型瞬态电压抑制器，可直接用P6KE160或者P6KE200来代替。阻塞二极管VD1实选BYD37J型600V／1.5A快恢复二极管，亦可选UF4005型600V／1A的超快恢复二极管，VD3采用STPS340U型400V／3A的肖特基二极管。SFH6106－2型光耦合器亦可用PC817A来代替。高频变压器采用EE13型磁芯，一次绕组匝数NP=134匝，其电感量LP=1.8mH。二次绕组匝数NS=8匝，反馈绕组匝数NF=22匝。

    该电源具有良好的稳压性能。举例说明，当UO降低时，经过R5、R6分压后得到取样电压，与TL431内部的2.50V基准电压进行比较之后，使K点电位升高，LED的工作电流减小，再通过光耦合器使UREG升高，令TEA1522T的输出占空比增大，迫使UO升高，恢复到稳定值，从而达到了稳压的目的。RI为过流检测电阻，RAUX为退磁电阻。R7和R8是LED的限流电阻。R7还与C8构成滤波器，可滤除高频干扰。C7可适当降低误差放大器在高频端的增益，防止出现自激振荡。R9和C10用以改善误差放大器的瞬态响应。C11为安全电容，能够滤除由一次、二次绕组间分布电容产生的噪声电压。

    当u=75～275V时，实测空载时的待机功耗（PD）与电源电压（u）的关系曲线如图3所示。由图3可见，PD最大不超过63mW，远低于100mW，这是TEA1520系列产品的一大特点。开关电源输出功率（PO）与开关频率（f）的关系曲线如图4所示，不难看出，在小功率输出时，开关频率随着输出功率的减小而迅速降低，这是此系列产品的另一显著特点。

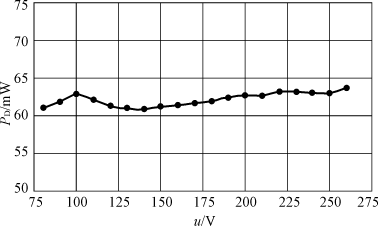

图3  待机功耗与电源电压的关系曲线

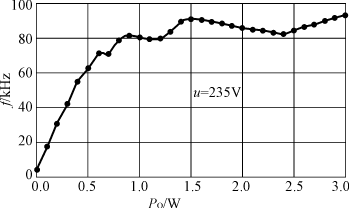

图4  输出功率与开关频率的关系曲线
