1KW纯正弦波逆变电源DCD/C变压器设计

http://www.dykf.com  2014-1-11  电源开发网

★★★

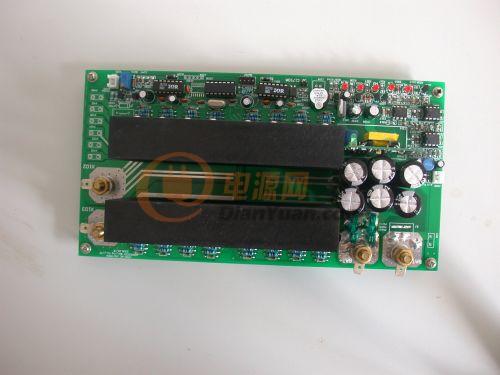

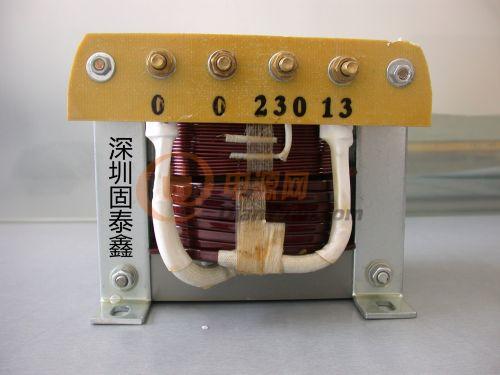

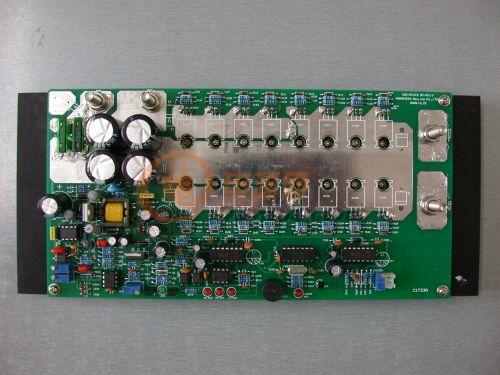

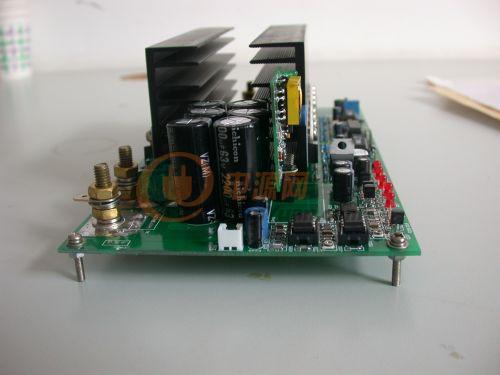

这是一款保护功能齐全的正弦波逆变电源模块,采用 DC/AC/工频变压器 两级功率变换架构,其中全桥式DC/AC电路将24V(另有12V、48V)直流电压逆变成AC(24*直流电压利用率/1.414)V交流电,再由工频变压器将逆变之后的交流电变换成AC220V 50Hz的标准交流电,该模块的DC/AC部分采用HT1112芯片控制,模块采用输入输出隔离的方案. 　　一、a)逆变电源模块DC/AC部分 　　开关管立着的: 　　   　　   　　开关管在板子底下的: 　　   　　散热片尺寸:277mm、120mm 　　注:板子长230mm、宽120mm. 全桥每个开关部分是由四个开关管子并联组成,共16个MOS管. 　　b)工频变压器 　　   　　工频变压器参数 24V输入 变比13/230
