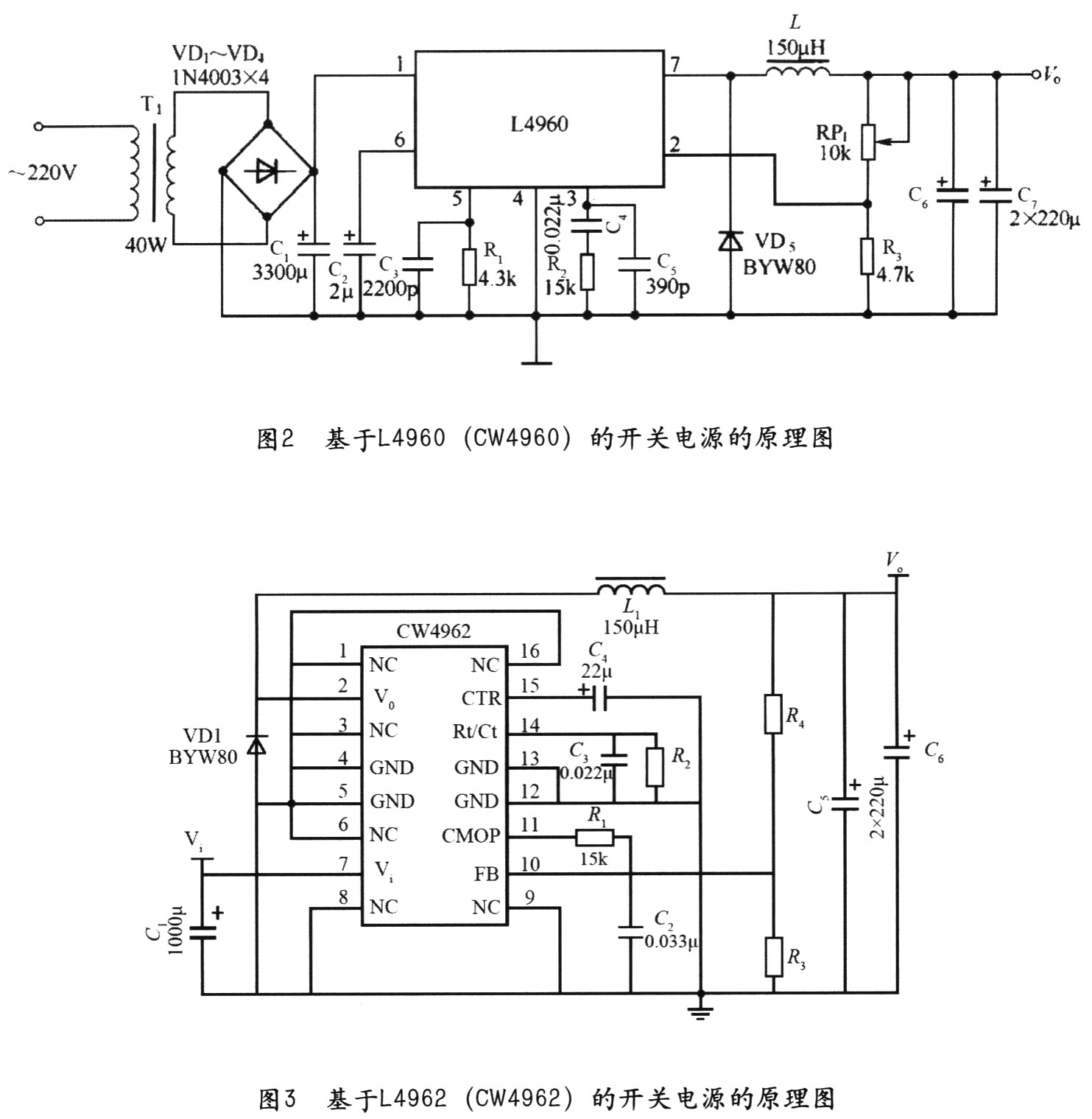

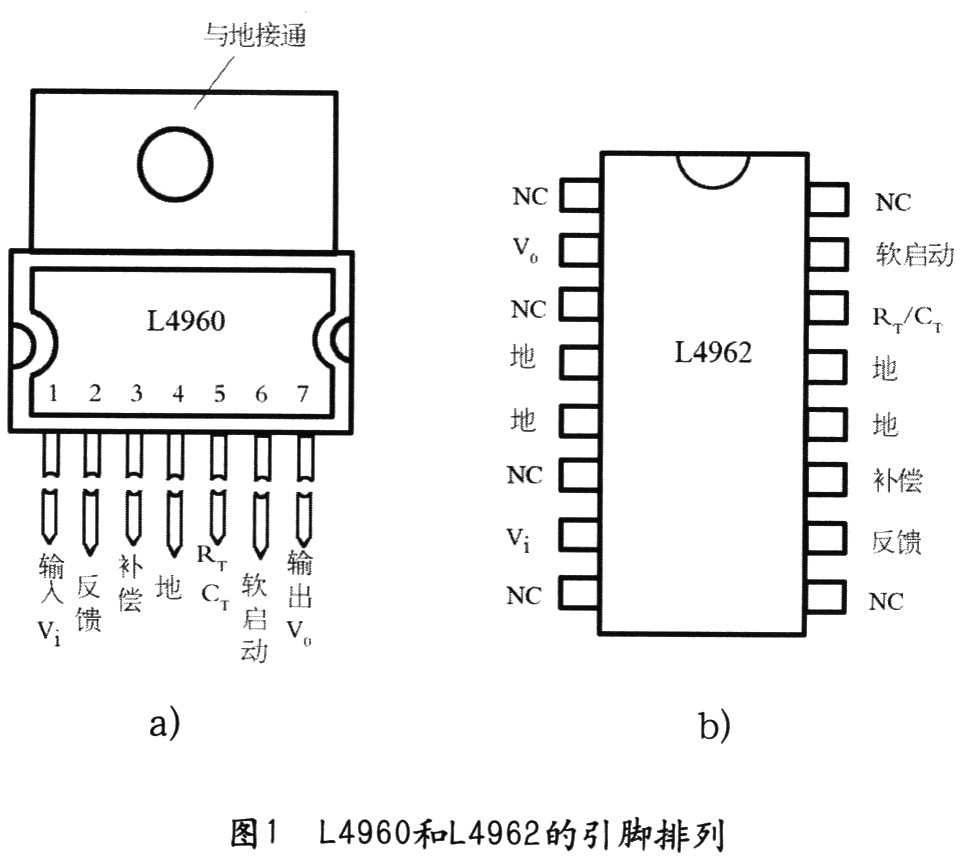

基于L4960(CW4960)的开关电源的原理图如图2所示。L4960(CW4960)的引脚l(Vin)为直流侧电源输入端，最大直流侧输入电压为50V，通过调节引脚2(FB)的电压可以调节输出电压(Vo)。
    Vo的表达式为


    式中，Vref=5．1V为芯片内的基准电压。调节电位器RRP1，可以调节输出电压Vo=5～40V。输出电流Io可达1．5A。
    图3给出TL4962(CW4962)的开关电源的原理图。图3电路的工作原理与图2电路相同。输出可达40V／1．5A。

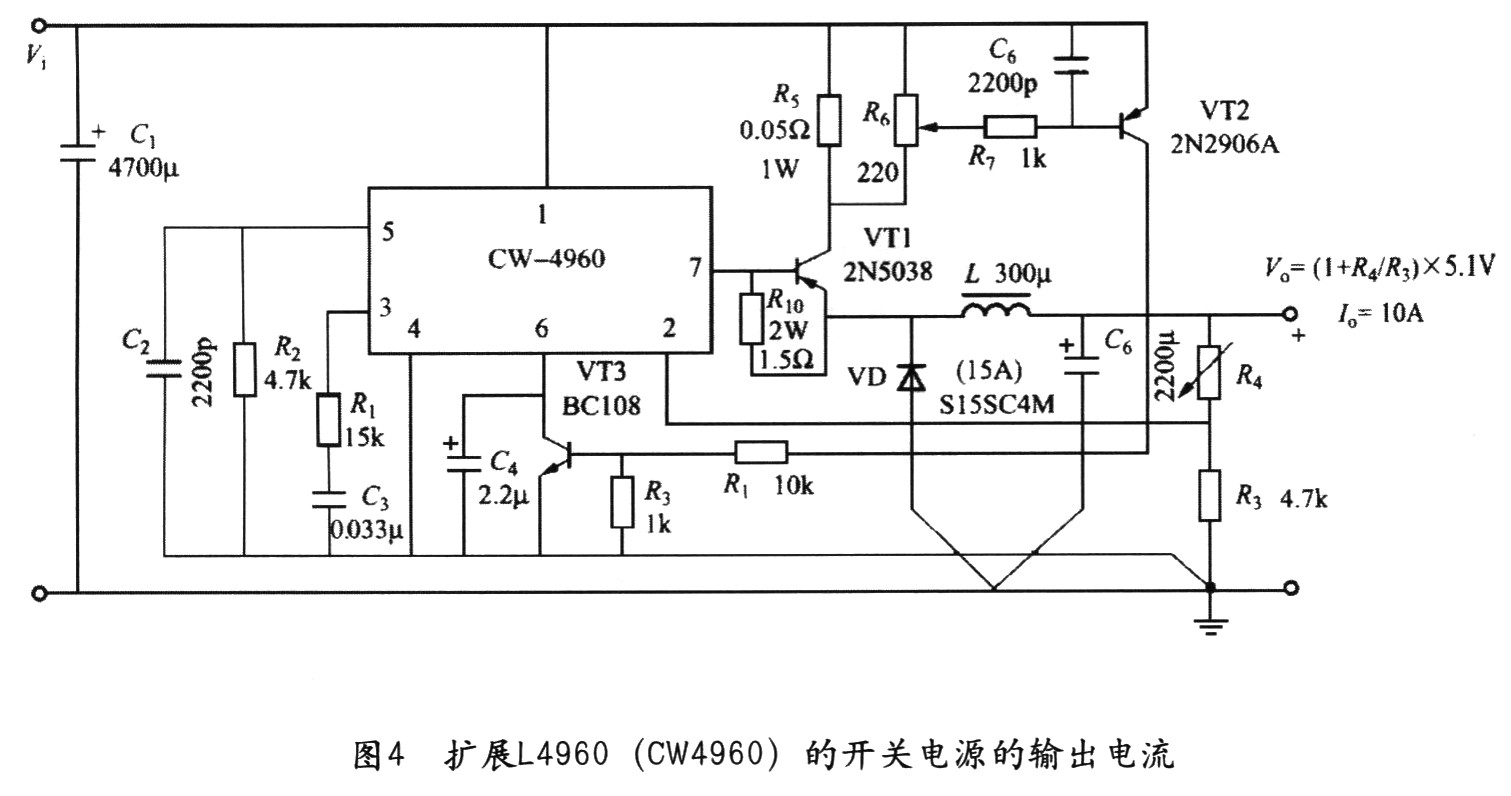

    若要扩展输出电流可采用图4所示电路，其最大电流为10A。VT1为外接大功率晶体管，VT2和VT3组成过电流保护电路，R5为过电流采样电阻。当Io>10A时，R5上的电压降超过0．5V，通过R6、R7使VT2导通，VT2的电流流经R3，又使VT3导通，芯片内误差放大器的输出被钳位于0V，封锁PWM比较器，切断输出电流，达到过电流保护作用。
