Abstract：This paper describes the research of push-pull full-bridge bi-directional DC/DC converter and the analysis of two modes of this converter. Spike voltage is analyzed. Several methods are put forward. At last the RCD snubber spike voltage suppression circuit is given and operation principle is analyzed. Experimental results are presented.

Keyword：bi-directional DC/DC converter snubber circuit

1  引言

   随着环境污染的日益严重和新能源的开发，双向直流变换器得到了越来越广泛的应用，像直流不停电电源系统，航天电源系统、电动汽车等场合都应用到了双向直流变换器。越来越多的双向直流变换器拓扑也被提出，不隔离的双向直流变换器有Bi Buck/Boost、Bi Buck-Boost、Bi Cuk、 Bi Sepic-Zeta；隔离式的双向直流变换器有正激、反激、推挽和桥式等拓扑结构。不同的拓扑对应于不同的应用场合，各有其优缺点。推挽全桥双向直流变换器是由全桥拓扑加全波整流演变而来。推挽侧为电流型，输入由蓄电池供给，全桥侧为电压型，输入接在直流高压母线上。此双向直流变换器拓扑适用在电压传输比较大、传输功率较高的场合。

    本文分析了推挽全桥双向直流变换器的工作原理，通过两种工作模式的分析，理论上证明了此拓扑实现能量双向流动的可行性，并对推挽侧开关管上电压尖峰形成原因进行了分析，提出了解决方法，在文章的最后给出了仿真波形和实验波形。

2 工作原理

    图1为推挽全桥双向DC/DC变换器原理图。图2给出了该变换器的主要波形。变换器原副边的电气隔离是通过变压器来实现的，原边为电流型推挽电路，副边为全桥电路，该变换器有两种工作模式：（1）升压模式：在这种工作模式下S1 、S2 作为开关管工作； S3，S4 ，S5 ，S6 作为同步整流管工作，整流方式为全桥整流，这种整流方式适用于输出电压比较高，输出电流比较小的场合。由于电感L 的存在 S1、S2 的占空比必须大于0.5。（2）降压模式：在这种工作模式下 S3， S4， S5，S6 作为开关管工作，S1 、S2 作为同步整流管工作，整流方式为全波整流。分析前，作出如下假设：

所有开关管、二极管均为理想器件；
所有电感、电容、变压器均为理想元件；
 ， ；
2.1 升压工作模式

在升压工作模式下，原边输入为电流型推挽电路，副边输出为全桥整流电路。S1 ，S2 作为开关管工作，S3 ， S4， S5，S6 作为同步整流管工作。电感电流工作于连续模式。

图1 推挽全桥双向DC/DC变换器

图2推挽全桥双向DC/DC变换器电路波形

以一个开关周期 T为例：

2.2 降压工作模式

在降压工作模式下，输入为全桥电路，输出为全波整流电路。 S3， S4， S5，S6 作为开关管工作， S1， S2作为同步整流管工作。

以一个开关周期 T为例：

由此可见，当 与（ ， ）； 与（ ， ）互补工作时，输入输出电压关系是相同的，变换器具有很好的可逆性。

3       缓冲电路

推挽全桥双向直流变换器推挽侧的两个开关管在关断时有较大的电压尖峰。这是由于电感 和漏感的存在。因为两管的占空比大于0.5，所以存在共同的导通时间，当这段时间结束关断其中一个开关管时，会引起很大的 ，形成较大的电压尖峰加在开关管上。而全桥侧由于是电压型且不存在短路问题，所以没有电压尖峰的问题。基于以上问题就需要采用合适的缓冲电路来缓解电压尖峰问题。

3.1    缓冲电路分析与选择

缓冲电路分为有损缓冲电路和无损缓冲电路两类，有损缓冲电路结构简单，便于设计参数，例如RCD缓冲电路；无损缓冲电路虽不会造成电路的损失，但一般结构复杂，参数设计不易，有时还会影响开关管的选择，例如LCD缓冲电路。基于以上原因，决定采用LCD有损缓冲电路。

3.2    RCD缓冲电路

图3是采用了RCD缓冲电路的推挽全桥双向直流变换器。当开关管关断时，缓冲电路中的D迅速导通给C充电，由于电容的特性，开关管DS间的电压缓慢上升。当开关管开通时，C上的能量再通过开关管和R消耗掉。C和R的参数设计十分重要，C选的过小会影响效果，过大会加大损耗，R的设计取决于C，要使C上的能量在开关管开通时全部放掉。一般

       （3）

公式中 为开关管最小导通时间。

图3 带RCD缓冲电路的推挽全桥双向

DC/DC变换器

图四是未加缓冲电路和加了RCD缓冲电路的推挽侧开关管 的DS间的仿真波形。由仿真波形可看出未加缓冲电路时电压尖峰大小几乎为电压平台的四倍，加了缓冲电路后电压尖峰降低为平台的两倍。缓冲效果还是比较好的。

图4 开关管 的DS间的仿真波形

4       电路主要参数设计

4.1    高频变压器设计：

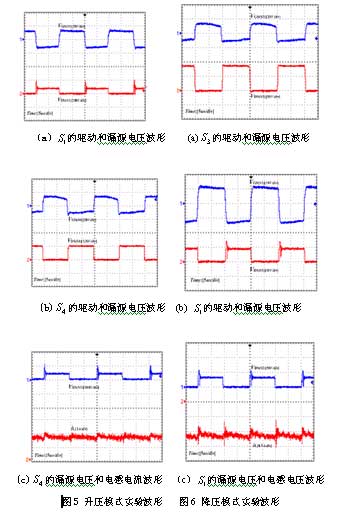

    图5所示为开环升压模式实验波形，图6为开环降压模式实验波形，由图可以看出加了RCD缓冲电路的推挽全桥双向DC/DC变换器推挽侧开关管在关断时有较大的电压尖峰，约为电流平台的两倍与仿真结果一致，同时该电路很好的实现了电流的双向流动，与理论分析一致。

6  结语

本文分析了推挽全桥双向DC/DC变换器，该变换器适用于电压传输比较大，需要电气隔离的大功率场合，推挽侧开关管电压尖峰的问题可通过缓冲电路得到缓解。

参考文献

[1]丁道宏,电力电子技术,航空工业出版社,1999.
[2]阮新波,严仰光,直流开关电源的软开关技术,科学出版社,2000.
[3]Wang K, Lin C Y. Zhu L, et al. Bi-directional DC to DC Converters for Fuel Cell Systems[J ]. IEEE Trans. on P E, 1998: 47～51.
[4] Jain M et al. Analysis of a Bi-directional DC/ DC Converter Topology for Low Power Application[C]. Proc. of CCECE’ 97. 1997: 548～551.
[5]Ray B. Bidirectional DC/DC Power Conver -sion Using Constant-frequency Quasi-resona -nt Topology[C]. Proc. Of ISCAS’93,1993:2347~2350.
